Datasheet下载- 型号： 6000-220K-TR-RC
- 制造商： Bourns
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供6000-220K-TR-RC由Bourns设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 6000-220K-TR-RC价格参考。Bourns6000-220K-TR-RC封装/规格：未分类， 暂无。您可以下载6000-220K-TR-RC参考资料、Datasheet数据手册功能说明书，资料中有6000-220K-TR-RC 详细功能的应用电路图电压和使用方法及教程。
Bourns Inc. 的型号 6000-220K-TR-RC 是一款径向引线式固定电感器（绕线型），电感值为22 µH（220K 表示 22 × 10⁰ µH，K 代表 ±10% 容差），额定电流约 350 mA，直流电阻（DCR）典型值约 0.8 Ω，适用于通孔安装（TR 表示 Tape & Reel 卷带包装，RC 可能为特定产线或环保标识）。 其主要应用场景包括： - DC-DC 电源转换电路：作为输出滤波电感，配合电容构成 LC 滤波网络，抑制开关噪声，提升电源纹波抑制能力，常见于 AC-DC 适配器、工业电源模块等； - EMI/RFI 抑制：在输入端串联使用，抑制高频传导干扰，满足 FCC/CE 电磁兼容要求； - 信号调理与模拟电路：用于音频设备、传感器接口等低频模拟链路中，实现阻抗匹配或低通滤波； - 工业控制与通信设备：如 PLC 模块、RS-485 接口保护电路、继电器驱动回路中的储能与浪涌抑制。 该器件工作温度范围宽（–40°C 至 +125°C），具备良好热稳定性和抗振动性能，适合工业、汽车电子（非安全关键系统）、楼宇自动化等中高可靠性场景。注意：不适用于高频射频（>10 MHz）或大电流（>500 mA）连续负载场合。
| 参数 | 数值 |
| 产品目录 | 电感器，线圈，扼流圈无源元件 |
| DC电阻(DCR) | 70 毫欧最大 |
| 描述 | INDUCTOR 22UH 10% RADIAL固定电感器 RF CHOKE 22uH RADIAL |
| 产品分类 | 固定值电感器电感器 |
| 品牌 | J.W. Miller |
| 产品手册 | |

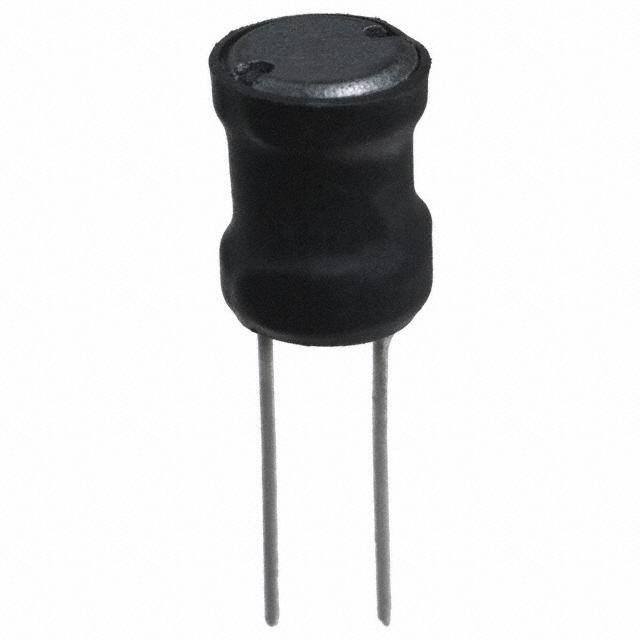

| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 固定电感器,J.W. Miller 6000-220K-TR-RC6000 |
| 数据手册 | |
| 产品型号 | 6000-220K-TR-RC |
| PCN组件/产地 | |
| Q最小值 | 40 |
| 不同频率时的Q值 | 40 @ 2.52MHz |
| 产品种类 | 固定电感器 |
| 供应商器件封装 | - |
| 包装 | 带卷 （TR） |
| 商标 | J.W. Miller |
| 外壳直径 | 9 mm |
| 外壳长度 | 12.2 mm |
| 大小/尺寸 | 0.354" 直径（9.00mm） |
| 安装类型 | 通孔 |
| 容差 | 10 % |
| 封装 | Reel |
| 封装/外壳 | 径向 |
| 屏蔽 | Unshielded |
| 工作温度 | -55°C ~ 105°C |
| 工作温度范围 | - 55 C to + 105 C |
| 工厂包装数量 | 500 |
| 引线间隔 | 5 mm |
| 最大直流电流 | 2.4 A |
| 最大直流电阻 | 70 mOhms |
| 材料-磁芯 | 铁氧体 |
| 标准包装 | 500 |
| 测试频率 | 2.52 MHz |
| 电感 | 22 uH |
| 电流-饱和值 | - |
| 端接类型 | Radial |
| 类型 | 绕线 |
| 自谐振频率 | 9.2 MHz |
| 频率-测试 | 2.52MHz |
| 频率-自谐振 | 9.2MHz |
| 额定电流 | 2.4A |
| 高度-安装（最大值） | 0.480"（12.20mm） |
