Datasheet下载- 型号： 5KP48HE3/54
- 制造商： Vishay
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供5KP48HE3/54由Vishay设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 5KP48HE3/54价格参考。Vishay5KP48HE3/54封装/规格：未分类， 暂无。您可以下载5KP48HE3/54参考资料、Datasheet数据手册功能说明书，资料中有5KP48HE3/54 详细功能的应用电路图电压和使用方法及教程。
5KP48HE3/54 是 Vishay Semiconductor Diodes Division 推出的一款大功率单向瞬态电压抑制二极管（TVS），属于 5KP 系列，额定峰值脉冲功率达 5000W（5kW），击穿电压典型值为 48V（VRWM ≈ 41.2V，VBR min = 45.6V，VBR max = 50.4V），钳位电压（IPP=103A时）约 77V。 其主要应用场景包括： - 工业电源与变频器输入端口保护：用于吸收雷击感应浪涌、开关操作引起的高压尖峰，防止后级整流桥、控制IC损坏； - 通信设备直流供电接口（如48V Telecom系统）：在基站、光模块、PoE交换机等场景中，防护因线路耦合或地电位差引发的瞬态过压； - 轨道交通与新能源汽车车载电子系统：适用于12V/24V/48V车载电源总线，抵御负载突卸（Load Dump）、反向电池连接等严苛瞬态事件； - 可再生能源系统：如光伏逆变器直流侧输入端，抑制雷电或电网切换导致的共模/差模浪涌。 该器件采用DO-204AR（Axial Lead）封装，具备高可靠性、低漏电流（IR < 5µA @ VRWM）和快速响应（<1ps），符合AEC-Q101标准（部分批次），适用于对鲁棒性要求严苛的工业及汽车级应用。需注意合理布局PCB走线、配合保险丝或PTC使用，并确保接地路径低感抗以发挥最佳防护效果。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 电路保护 |
| 描述 | TVS DIODE 48VWM 85.5VC P600 |
| 产品分类 | TVS - 二极管 |
| 品牌 | Vishay Semiconductor Diodes Division |
| 数据手册 | |

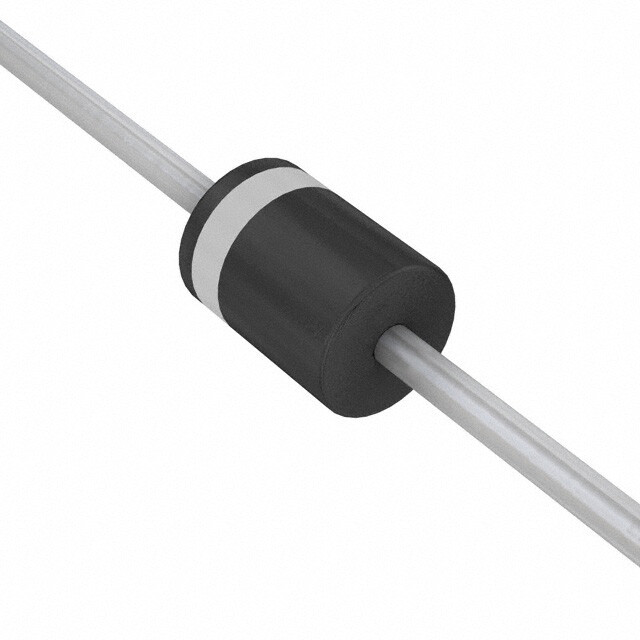

| 产品图片 |
|
| 产品型号 | 5KP48HE3/54 |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | TransZorb® |
| 不同频率时的电容 | - |
| 供应商器件封装 | P600 |
| 功率-峰值脉冲 | 5000W （5kW） |
| 包装 | 带卷 （TR） |
| 单向通道 | 1 |
| 双向通道 | - |
| 安装类型 | 通孔 |
| 封装/外壳 | P600，轴向 |
| 工作温度 | -55°C ~ 175°C |
| 应用 | 通用 |
| 标准包装 | 800 |
| 电压-击穿（最小值） | 53.3V |
| 电压-反向关态（典型值） | 48V |
| 电压-箝位（最大值）@Ipp | 85.5V |
| 电流-峰值脉冲(10/1000µs) | 58.5A |
| 电源线路保护 | 无 |
| 类型 | 齐纳 |
