Datasheet下载- 型号： 5KP26A-E3/54
- 制造商： Vishay
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供5KP26A-E3/54由Vishay设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 5KP26A-E3/54价格参考。Vishay5KP26A-E3/54封装/规格：未分类， 暂无。您可以下载5KP26A-E3/54参考资料、Datasheet数据手册功能说明书，资料中有5KP26A-E3/54 详细功能的应用电路图电压和使用方法及教程。
5KP26A-E3/54 是 Vishay Semiconductor Diodes Division 推出的一款大功率瞬态电压抑制二极管（TVS），属于单向TVS二极管，击穿电压典型值为26V（最小23.1V，最大28.7V），峰值脉冲功率达5kW（10/1000μs波形），峰值脉冲电流高达136A。 其主要应用场景包括： - 工业电源与电机驱动系统：用于保护PLC、变频器、继电器控制板等免受开关浪涌、电感负载关断产生的反向电动势冲击； - 通信设备接口防护：如RS-485、CAN总线、以太网供电（PoE）前端，抑制雷击感应浪涌及ESD瞬变； - 汽车电子辅助系统：在12V车载电源中（如ECU、传感器模块、车载充电器）提供ISO 7637-2/ISO 16750-2标准下的抛负载（Load Dump）防护（需配合前端限流措施）； - 消费类电源适配器与LED驱动器：防止AC-DC转换器输入端因电网波动或插拔引起的高压尖峰损坏后级MOSFET或控制器芯片。 该器件采用DO-204AR（Axial Lead）封装，具备低钳位电压（典型42.5V @ 136A）、快速响应（<1ps）和高可靠性，适用于需承受严苛瞬态干扰但空间允许轴向安装的中高功率场景。注意：实际应用中需确保PCB布局短而宽、接地低感，并校核其与被保护IC的电压兼容性（如VWM需高于电路正常工作电压）。
| 参数 | 数值 |
| 产品目录 | 电路保护半导体 |
| 描述 | TVS DIODE 26VWM 42.1VC P600TVS 二极管 - 瞬态电压抑制器 5000W 26V Unidirect |
| 产品分类 | TVS - 二极管分离式半导体 |
| 品牌 | Vishay SemiconductorsVishay Semiconductor Diodes Division |
| 产品手册 | |

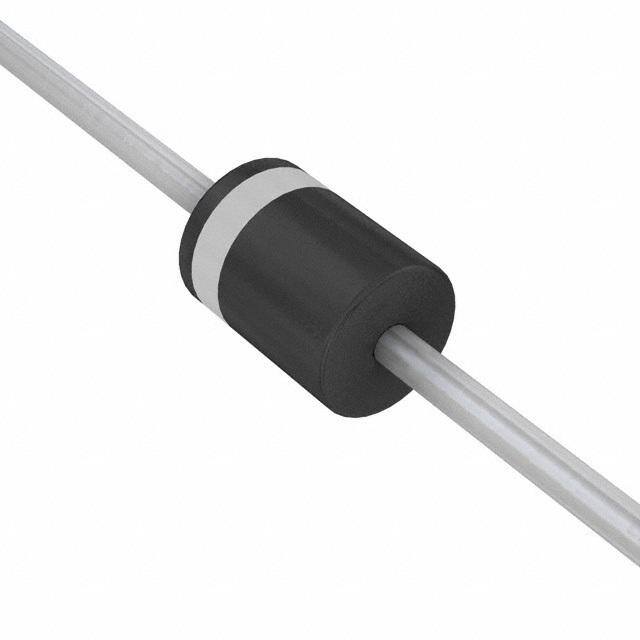

| 产品图片 |
|
| rohs | RoHS 合规性豁免无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 二极管与整流器,TVS二极管,TVS 二极管 - 瞬态电压抑制器,Vishay Semiconductors 5KP26A-E3/54TransZorb® |
| 数据手册 | |
| 产品型号 | 5KP26A-E3/545KP26A-E3/54 |
| 不同频率时的电容 | - |
| 产品种类 | TVS 二极管 - 瞬态电压抑制器 |
| 供应商器件封装 | P600 |
| 其它名称 | 5KP26A-E3/54GICT |
| 击穿电压 | 28.9 V to 31.9 V |
| 功率-峰值脉冲 | 5000W （5kW） |
| 包装 | 剪切带 （CT） |
| 单向通道 | 1 |
| 双向通道 | - |
| 商标 | Vishay Semiconductors |
| 商标名 | TransZorb |
| 安装类型 | 通孔 |
| 安装风格 | Through Hole |
| 封装 | Reel |
| 封装/外壳 | P600，轴向 |
| 封装/箱体 | P600 |
| 尺寸 | 9.1 mm Dia. x 9.1 mm L |
| 峰值浪涌电流 | 119 A |
| 峰值脉冲功率耗散 | 5 kW |
| 工作温度 | -55°C ~ 175°C （TJ） |
| 工作电压 | 26 V |
| 工厂包装数量 | 800 |
| 应用 | 通用 |
| 最大工作温度 | + 175 C |
| 最小工作温度 | - 55 C |
| 极性 | Unidirectional |
| 标准包装 | 1 |
| 电压-击穿（最小值） | 28.9V |
| 电压-反向关态（典型值） | 26V |
| 电压-箝位（最大值）@Ipp | 42.1V |
| 电流-峰值脉冲(10/1000µs) | 119A |
| 电源线路保护 | 无 |
| 端接类型 | Axial |
| 类型 | 齐纳 |
| 系列 | 5KP |
| 钳位电压 | 42.1 V |
