Datasheet下载- 型号： 5KP210A
- 制造商： Littelfuse
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供5KP210A由Littelfuse设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 5KP210A价格参考。Littelfuse5KP210A封装/规格：未分类， 暂无。您可以下载5KP210A参考资料、Datasheet数据手册功能说明书，资料中有5KP210A 详细功能的应用电路图电压和使用方法及教程。
Littelfuse Inc. 的 5KP210A 是一款大功率瞬态电压抑制（TVS）二极管，属于单向TVS器件，峰值脉冲功率达5 kW（10/1000 μs波形），击穿电压典型值为233 V，最大钳位电压为340 V（在峰值脉冲电流5.7 A下）。其主要应用场景包括： - 工业电源与变频器保护：用于吸收电机驱动、PLC电源、开关电源输入端因雷击或开关操作引起的高压浪涌，防止后级整流桥、控制芯片损坏。 - 通信设备接口防护：在RS-485、CAN总线或以太网供电（PoE）前端，配合共模扼流圈提供差模/共模过压保护（需注意其单向特性，适用于直流偏置系统）。 - 新能源系统：光伏逆变器直流侧、储能电池管理系统（BMS）的母线端口，抑制雷电感应浪涌及负载突变引起的反向电压尖峰。 - 轨道交通与电力自动化设备：在继电保护装置、智能电表、配电终端等对可靠性要求严苛的场景中，提供IEC 61000-4-5 Level 4（4 kV/2 Ω）等级的浪涌防护。 需注意：5KP210A为单向器件，仅适用于有明确直流偏置（如正电压供电系统）且反向不承受显著电压的场合；若用于交流或双向信号线，须选用双向型号（如5KP210CA）或配合整流电路设计。安装时应尽量靠近被保护端口，并确保PCB走线短而宽，接地路径低感，以发挥最佳钳位效果。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 电路保护 |
| 描述 | TVS DIODE 210VWM 349.5VC AXIAL |
| 产品分类 | TVS - 二极管 |
| 品牌 | Littelfuse Inc |
| 数据手册 | |

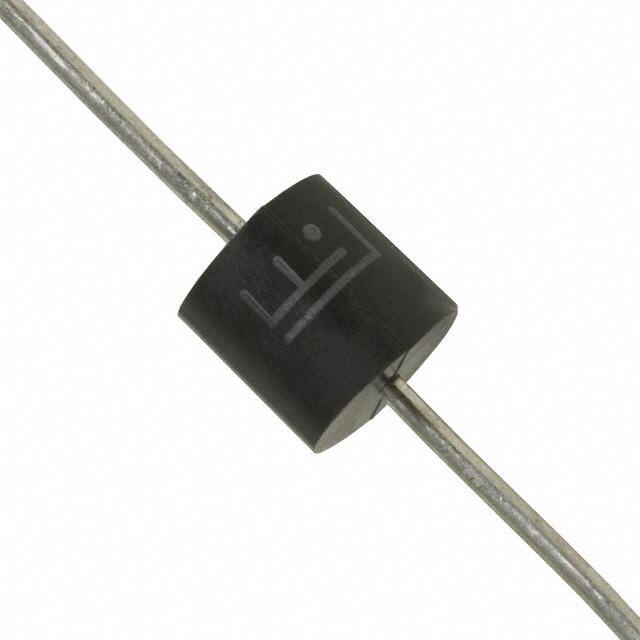

| 产品图片 |
|
| 产品型号 | 5KP210A |
| rohs | 不受无铅要求限制 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 5KP |
| 不同频率时的电容 | - |
| 产品培训模块 | http://www.digikey.cn/PTM/IndividualPTM.page?site=cn&lang=zhs&ptm=22970 |
| 产品目录绘图 |
|
| 供应商器件封装 | P600 |
| 功率-峰值脉冲 | 5000W （5kW） |
| 包装 | 带卷 （TR） |
| 单向通道 | 1 |
| 双向通道 | - |
| 安装类型 | 通孔 |
| 封装/外壳 | P600，轴向 |
| 工作温度 | -55°C ~ 150°C （TJ） |
| 应用 | 通用 |
| 标准包装 | 800 |
| 电压-击穿（最小值） | 233V |
| 电压-反向关态（典型值） | 210V |
| 电压-箝位（最大值）@Ipp | 349.5V |
| 电流-峰值脉冲(10/1000µs) | 14.6A |
| 电源线路保护 | 无 |
| 类型 | 齐纳 |
