产品简介：
ICGOO电子元器件商城为您提供5KP18A-G由COMCHIP TECHNOLOGY设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 5KP18A-G价格参考。COMCHIP TECHNOLOGY5KP18A-G封装/规格：未分类， 暂无。您可以下载5KP18A-G参考资料、Datasheet数据手册功能说明书，资料中有5KP18A-G 详细功能的应用电路图电压和使用方法及教程。
5KP18A-G是Comchip Technology推出的5kW单向TVS（瞬态电压抑制）二极管，主要应用于电路的瞬态过压保护。其击穿电压典型值为18V（VRWM=15.3V，VBR=17–19V），峰值脉冲功率达5000W（10/1000μs波形），可承受高达278A的峰值脉冲电流（IPP）。 典型应用场景包括： - 电源输入端口保护：用于AC/DC适配器、开关电源、工业电源模块等，抑制雷击感应浪涌、开关噪声及电网扰动引起的高压尖峰； - 通信与接口防护：在RS-485、CAN总线、以太网供电（PoE）等接口前端，防止静电放电（ESD）、EFT（电快速瞬变）及浪涌损坏后级芯片； - 汽车电子辅助系统：适用于车载充电机（OBC）、车身控制模块（BCM）等12V/24V系统中，应对负载突降（Load Dump）及反向电池连接等严苛瞬态事件（需配合前端限流设计）； - 工业控制与电机驱动：保护PLC I/O端口、继电器线圈续流回路、H桥驱动IC免受感性负载关断产生的反电动势冲击。 该器件采用DO-214AB（SMC）封装，具备低钳位电压（VC≈29.2V@IPP）、响应速度快（<1ps）和高可靠性特点，适用于对成本敏感且需中高功率等级防护的通用工业及消费类电子设备。注意：须确保PCB布局短而宽、接地良好，并与被保护线路阻抗匹配，以发挥最佳保护效果。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 电路保护 |
| 描述 | TVS DIODE 18VWM 29.2VC R6 |
| 产品分类 | TVS - 二极管 |
| 品牌 | Comchip Technology |
| 数据手册 | |

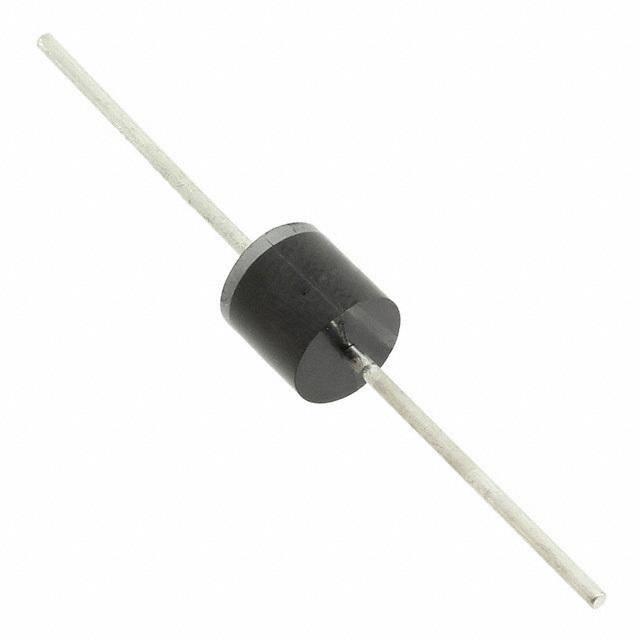

| 产品图片 | |
| 产品型号 | 5KP18A-G |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 不同频率时的电容 | - |
| 供应商器件封装 | R-6 |
| 功率-峰值脉冲 | 5000W （5kW） |
| 包装 | 带盒（TB） |
| 单向通道 | 1 |
| 双向通道 | - |
| 安装类型 | 通孔 |
| 封装/外壳 | R6，轴向 |
| 工作温度 | -55°C ~ 150°C |
| 应用 | 通用 |
| 标准包装 | 250 |
| 电压-击穿（最小值） | 20V |
| 电压-反向关态（典型值） | 18V |
| 电压-箝位（最大值）@Ipp | 29.2V |
| 电流-峰值脉冲(10/1000µs) | 171.23A |
| 电源线路保护 | 无 |
| 类型 | 齐纳 |
