Datasheet下载- 型号： 5KP13A-E3/51
- 制造商： Vishay
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供5KP13A-E3/51由Vishay设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 5KP13A-E3/51价格参考。Vishay5KP13A-E3/51封装/规格：未分类， 暂无。您可以下载5KP13A-E3/51参考资料、Datasheet数据手册功能说明书，资料中有5KP13A-E3/51 详细功能的应用电路图电压和使用方法及教程。
Vishay Intertechnologies 的 5KP13A-E3/51 是一款5000W（5kW）大功率单向TVS（瞬态电压抑制）二极管，击穿电压典型值为13.9V（最小12.6V，最大15.3V），钳位电压约21.5V（在峰值脉冲电流500A下）。其主要应用场景包括： - 电源输入端口保护：用于工业电源、通信设备、UPS及AC/DC适配器的直流输入侧，抵御雷击感应浪涌、开关噪声及负载突变引起的高压瞬变。 - 汽车电子系统：符合AEC-Q101标准（注：需确认具体批次是否通过，但该系列常用于车载应用），适用于车载信息娱乐系统、ECU供电线、CAN/LIN总线电源端口等，防护ISO 7637-2/ISO 16750-2规定的抛负载（Load Dump）脉冲（可达120V/400ms），配合前端保险丝或PTC可有效吸收能量。 - 电机驱动与工业控制：在继电器、接触器、步进/直流电机驱动电路中，抑制感性负载关断时产生的反向电动势尖峰（如L·di/dt过压），保护MCU、驱动IC及MOSFET栅极。 - 通信设备接口保护：用于PoE供电端口、RS-485/RS-232电源轨或以太网供电（PSE侧）的初级过压防护。 该器件采用DO-214AB（SMC）封装，具备低箝位比、快速响应（<1ps）、高可靠性及优异的重复浪涌耐受能力，适用于对瞬态抑制能力要求严苛、空间受限且需高鲁棒性的中高功率电子系统。使用时需注意PCB布局（短而宽走线）、热管理及与上游限流元件（如保险丝、PTC）协同设计。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 电路保护 |
| 描述 | TVS DIODE 13VWM 21.5VC P600 |
| 产品分类 | TVS - 二极管 |
| 品牌 | Vishay Semiconductor Diodes Division |
| 数据手册 | |

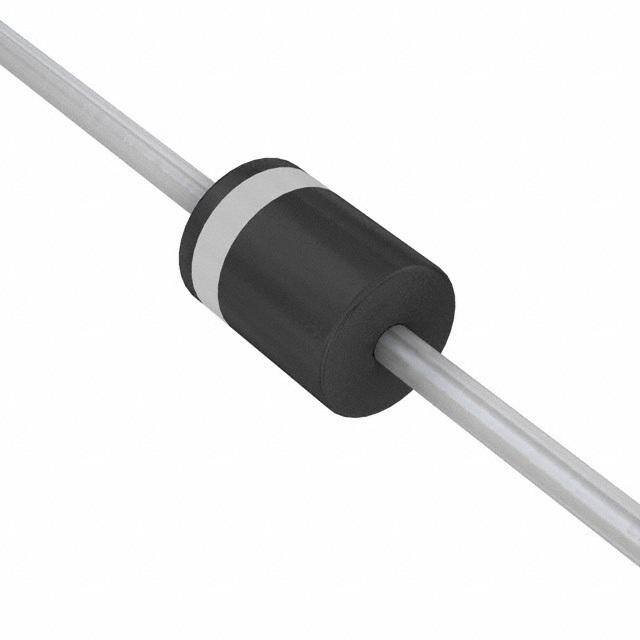

| 产品图片 | |
| 产品型号 | 5KP13A-E3/51 |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | TransZorb® |
| 不同频率时的电容 | - |
| 供应商器件封装 | P600 |
| 功率-峰值脉冲 | 5000W （5kW） |
| 包装 | 散装 |
| 单向通道 | 1 |
| 双向通道 | - |
| 安装类型 | 通孔 |
| 封装/外壳 | P600，轴向 |
| 工作温度 | -55°C ~ 175°C |
| 应用 | 通用 |
| 标准包装 | 750 |
| 电压-击穿（最小值） | 14.4V |
| 电压-反向关态（典型值） | 13V |
| 电压-箝位（最大值）@Ipp | 21.5V |
| 电流-峰值脉冲(10/1000µs) | 233A |
| 电源线路保护 | 无 |
| 类型 | 齐纳 |
