Datasheet下载- 型号： 5KP11CA-G
- 制造商： COMCHIP TECHNOLOGY
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供5KP11CA-G由COMCHIP TECHNOLOGY设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 5KP11CA-G价格参考。COMCHIP TECHNOLOGY5KP11CA-G封装/规格：未分类， 暂无。您可以下载5KP11CA-G参考资料、Datasheet数据手册功能说明书，资料中有5KP11CA-G 详细功能的应用电路图电压和使用方法及教程。
5KP11CA-G 是 Comchip Technology 推出的一款双向TVS（瞬态电压抑制）二极管，属于5KP系列（5000W峰值脉冲功率），标称反向击穿电压为11V（VBR），最大钳位电压（VC）约17.5V（在IPP=286A时），适用于高能量瞬态浪涌防护。 其典型应用场景包括： - 电源输入端口保护：用于AC/DC适配器、开关电源、工业电源模块的交流或直流输入侧，抵御雷击感应浪涌（如IEC 61000-4-5 Level 3/4）、开关噪声及电网扰动。 - 通信与接口电路防护：在RS-485、CAN总线、以太网供电（PoE）前端等易受EMI/ESD/浪涌干扰的接口中，配合共模电感和滤波电容，提供二级过压钳位保护。 - 工业控制与自动化设备：用于PLC I/O模块、传感器信号线、继电器驱动回路等，防止因感性负载关断、地电位差或外部耦合引入的高压尖峰损坏后级MCU或接口芯片。 - 消费电子外围接口：如USB电源输入、DC Jack输入端，防范热插拔、反接误操作或电源异常导致的过压风险（需注意其双向特性适合AC或双极性信号场景）。 该器件采用DO-214AB（SMC）封装，具备低箝位比、快速响应（<1ns）、高可靠性及AEC-Q200兼容选项（部分批次），适用于宽温工业环境（–65℃~+175℃）。使用时需确保PCB布局短而宽、接地路径低感，并配合保险丝或限流电阻实现协同保护。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 电路保护 |
| 描述 | TVS DIODE 11VWM 18.2VC R6 |
| 产品分类 | TVS - 二极管 |
| 品牌 | Comchip Technology |
| 数据手册 | |

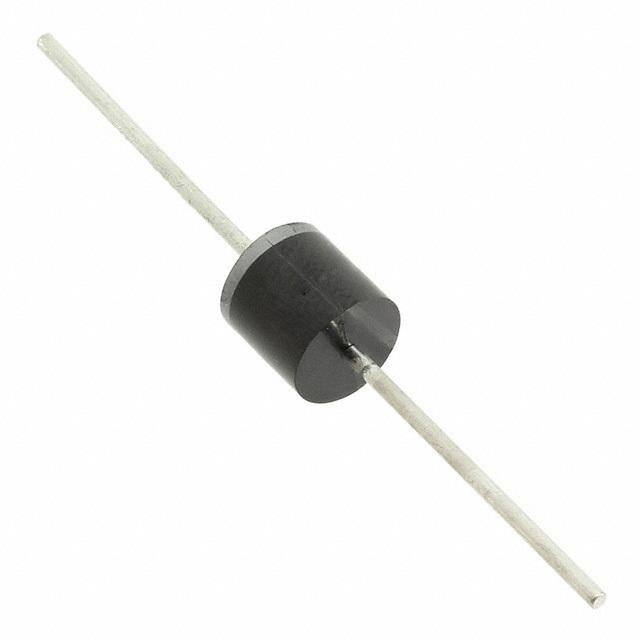

| 产品图片 | |
| 产品型号 | 5KP11CA-G |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 不同频率时的电容 | - |
| 供应商器件封装 | R-6 |
| 功率-峰值脉冲 | 5000W （5kW） |
| 包装 | 带盒（TB） |
| 单向通道 | - |
| 双向通道 | 1 |
| 安装类型 | 通孔 |
| 封装/外壳 | R6，轴向 |
| 工作温度 | -55°C ~ 150°C |
| 应用 | 通用 |
| 标准包装 | 250 |
| 电压-击穿（最小值） | 12.2V |
| 电压-反向关态（典型值） | 11V |
| 电压-箝位（最大值）@Ipp | 18.2V |
| 电流-峰值脉冲(10/1000µs) | 274.73A |
| 电源线路保护 | 无 |
| 类型 | 齐纳 |
