Datasheet下载- 型号： 5KP11A-E3/73
- 制造商： Vishay
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供5KP11A-E3/73由Vishay设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 5KP11A-E3/73价格参考。Vishay5KP11A-E3/73封装/规格：未分类， 暂无。您可以下载5KP11A-E3/73参考资料、Datasheet数据手册功能说明书，资料中有5KP11A-E3/73 详细功能的应用电路图电压和使用方法及教程。
Vishay Semiconductor Diodes Division 的 5KP11A-E3/73 是一款5000W（5kW）大功率单向TVS（瞬态电压抑制）二极管，击穿电压典型值为12.2V，最大钳位电压为17.4V（在峰值脉冲电流Ipp≈287A时），适用于严苛的浪涌防护场景。其主要应用场景包括：工业电源输入端口（如PLC、变频器、开关电源）的雷击与开关浪涌防护；通信设备（如基站电源、PoE供电接口）中对直流供电线（如12V系统）的EFT/ESD及雷击感应浪涌抑制；汽车电子中非CAN/LIN总线类12V车载模块（如照明控制、传感器供电）的ISO 7637-2/ISO 16750-2标准脉冲防护；以及仪器仪表、电机驱动器等存在感性负载关断或电源波动的场合。该器件采用DO-204AR（轴向引线）封装，具备高可靠性、低漏电流和快速响应（<1ps），但需注意其较大体积与热耗散特性，设计时应配合保险丝或限流电阻，并确保PCB布局短而宽以降低寄生电感，从而发挥最佳钳位效果。不适用于高速数据线（如USB、HDMI）或低压精密电路的精细保护。
| 参数 | 数值 |
| 产品目录 | 电路保护半导体 |
| 描述 | TVS DIODE 11VWM 18.2VC P600TVS 二极管 - 瞬态电压抑制器 5000W 11V Unidirect |
| 产品分类 | TVS - 二极管分离式半导体 |
| 品牌 | Vishay SemiconductorsVishay Semiconductor Diodes Division |
| 产品手册 | |

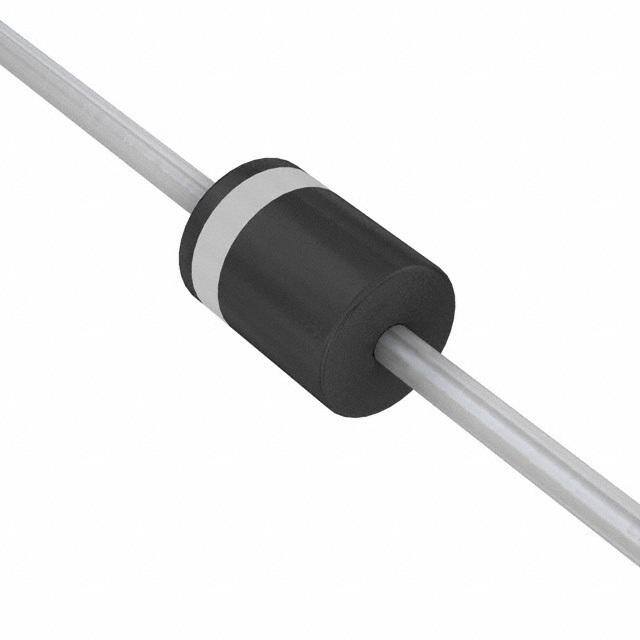

| 产品图片 |
|
| rohs | RoHS 合规性豁免无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 二极管与整流器,TVS二极管,TVS 二极管 - 瞬态电压抑制器,Vishay Semiconductors 5KP11A-E3/73TransZorb® |
| 数据手册 | |
| 产品型号 | 5KP11A-E3/735KP11A-E3/73 |
| 不同频率时的电容 | - |
| 产品种类 | Transient Voltage Suppressors |
| 供应商器件封装 | P600 |
| 击穿电压 | 12.2 V |
| 功率-峰值脉冲 | 5000W （5kW） |
| 包装 | 带盒（TB） |
| 单向通道 | 1 |
| 双向通道 | - |
| 商标 | Vishay Semiconductors |
| 商标名 | TransZorb |
| 安装类型 | 通孔 |
| 安装风格 | Axial |
| 封装 | Ammo Pack |
| 封装/外壳 | P600，轴向 |
| 封装/箱体 | P600 |
| 尺寸 | 9.1 (Max) mm W x 9.1 (Max) mm L |
| 峰值浪涌电流 | 600 A |
| 峰值脉冲功率耗散 | 5000 W |
| 工作温度 | -55°C ~ 175°C |
| 工作电压 | 11 V |
| 工厂包装数量 | 300 |
| 应用 | 通用 |
| 最大工作温度 | + 175 C |
| 最小工作温度 | - 55 C |
| 极性 | Unidirectional |
| 标准包装 | 300 |
| 电压-击穿（最小值） | 12.2V |
| 电压-反向关态（典型值） | 11V |
| 电压-箝位（最大值）@Ipp | 18.2V |
| 电流-峰值脉冲(10/1000µs) | 275A |
| 电源线路保护 | 无 |
| 端接类型 | Axial |
| 类型 | 齐纳 |
| 系列 | 5KP |
| 钳位电压 | 18.2 V |
