Datasheet下载- 型号： 5KP11A-E3/51
- 制造商： Vishay
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供5KP11A-E3/51由Vishay设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 5KP11A-E3/51价格参考。Vishay5KP11A-E3/51封装/规格：未分类， 暂无。您可以下载5KP11A-E3/51参考资料、Datasheet数据手册功能说明书，资料中有5KP11A-E3/51 详细功能的应用电路图电压和使用方法及教程。
Vishay Semiconductor Diodes Division 的 5KP11A-E3/51 是一款5kW通流能力的单向TVS（瞬态电压抑制）二极管，击穿电压典型值为12.2V（最小11V，最大13.4V），钳位电压约18.2V（在5kA峰值脉冲电流下）。其主要应用场景包括： - 电源输入端口保护：用于工业控制、通信设备或电源适配器的直流输入侧（如12V系统），抵御雷击感应浪涌、开关噪声及负载突变引起的瞬态过压。 - 汽车电子系统：符合AEC-Q101标准（该型号为车规级版本），适用于车载信息娱乐、车身控制模块（BCM）、传感器接口等12V车载电路，防护ISO 7637-2标准规定的抛负载（Load Dump）及脉冲干扰。 - 通信与工控接口保护：常用于RS-485、CAN总线、DC-DC转换器前端等易受ESD和EFT干扰的节点，提供快速响应（响应时间<1ns）的钳位保护。 - 替代传统保险丝+MOV方案：具备精确电压钳位、无老化衰减、可重复使用等优势，提升系统可靠性与长期稳定性。 注意：需配合合理PCB布局（短而宽的走线、就近接地）、前级限流（如PTC或电阻）及热设计，以确保在5kA浪涌下可靠动作并避免二次损坏。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 电路保护 |
| 描述 | TVS DIODE 11VWM 18.2VC P600 |
| 产品分类 | TVS - 二极管 |
| 品牌 | Vishay Semiconductor Diodes Division |
| 数据手册 | |
| 产品图片 | |

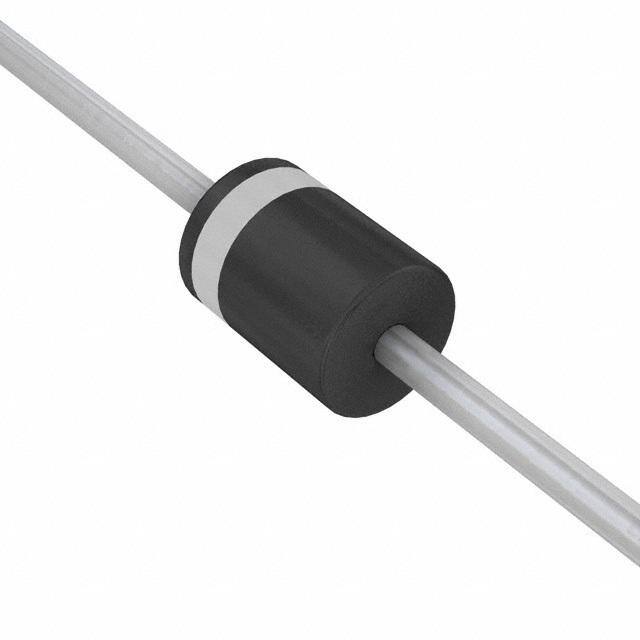

| 产品型号 | 5KP11A-E3/51 |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | TransZorb® |
| 不同频率时的电容 | - |
| 供应商器件封装 | P600 |
| 功率-峰值脉冲 | 5000W （5kW） |
| 包装 | 散装 |
| 单向通道 | 1 |
| 双向通道 | - |
| 安装类型 | 通孔 |
| 封装/外壳 | P600，轴向 |
| 工作温度 | -55°C ~ 175°C |
| 应用 | 通用 |
| 标准包装 | 750 |
| 电压-击穿（最小值） | 12.2V |
| 电压-反向关态（典型值） | 11V |
| 电压-箝位（最大值）@Ipp | 18.2V |
| 电流-峰值脉冲(10/1000µs) | 275A |
| 电源线路保护 | 无 |
| 类型 | 齐纳 |
