Datasheet下载- 型号： 5KP100CA
- 制造商： Littelfuse
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供5KP100CA由Littelfuse设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 5KP100CA价格参考。Littelfuse5KP100CA封装/规格：未分类， 暂无。您可以下载5KP100CA参考资料、Datasheet数据手册功能说明书，资料中有5KP100CA 详细功能的应用电路图电压和使用方法及教程。
5KP100CA 是 Littelfuse 公司推出的 5kW 瞬态电压抑制（TVS）二极管，属双向（Bi-directional）型号（后缀“CA”表示双向、共阴极结构），击穿电压典型值约111V，钳位电压约162V（在峰值脉冲电流5.0kA下）。 其主要应用场景包括： - 工业电源与变频器输入端：用于吸收雷击感应浪涌、开关操作引起的高压瞬变，保护后级整流桥、控制IC及功率器件； - 通信设备接口防护：如RS-485、CAN总线等工业通信线路的二级过压防护（常配合GDT或PTC使用）； - 电力系统辅助设备：电表、PLC模块、继电保护装置中对交流/直流供电轨（如±100V范围）提供快速（响应时间<1ns）、高能量（5000W，10/1000μs波形）浪涌抑制； - 轨道交通与新能源领域：轨道信号电源、光伏逆变器直流侧母线、储能系统BMS供电端口的重复性浪涌防护。 该器件采用DO-214AB（SMC）封装，具备高可靠性、低漏电流（≤5μA @90V）和稳定箝位特性，适用于需承受多次大能量冲击且空间受限的严苛环境。注意：须配合合理PCB布局（短而宽走线、就近接地）及前端限流措施（如保险丝或PTC），以确保有效防护并避免器件失效。
| 参数 | 数值 |
| 产品目录 | 电路保护半导体 |
| 描述 | TVS DIODE 100VWM 162VC AXIALTVS 二极管 - 瞬态电压抑制器 5KP100CA |
| 产品分类 | TVS - 二极管分离式半导体 |
| 品牌 | Littelfuse Inc |
| 产品手册 | |

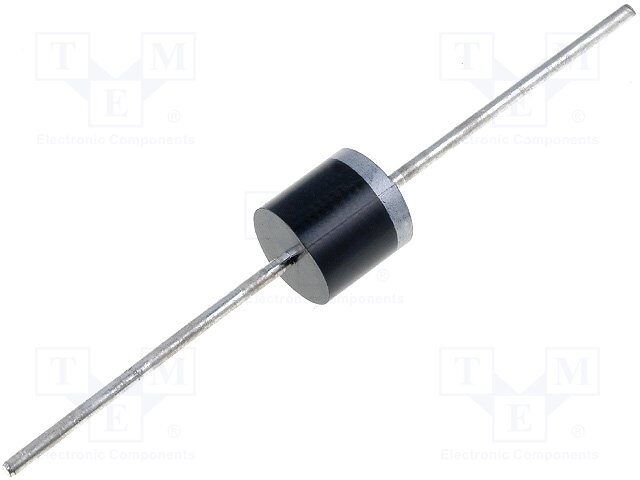

| 产品图片 |
|
| rohs | 符合RoHS不受无铅要求限制 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 二极管与整流器,TVS二极管,TVS 二极管 - 瞬态电压抑制器,Littelfuse 5KP100CA5KP |
| 数据手册 | |
| 产品型号 | 5KP100CA |
| 不同频率时的电容 | - |
| 产品培训模块 | http://www.digikey.cn/PTM/IndividualPTM.page?site=cn&lang=zhs&ptm=22970 |
| 产品目录绘图 |
|
| 产品目录页面 | |
| 产品种类 | TVS 二极管 - 瞬态电压抑制器 |
| 供应商器件封装 | P600 |
| 其它名称 | 5KP100CA-ND |
| 击穿电压 | 110 V |
| 功率-峰值脉冲 | 5000W （5kW） |
| 包装 | 带卷 （TR） |
| 单位重量 | 2.100 g |
| 单向通道 | - |
| 双向通道 | 1 |
| 商标 | Littelfuse |
| 安装类型 | 通孔 |
| 安装风格 | Through Hole |
| 封装 | Reel |
| 封装/外壳 | P600，轴向 |
| 尺寸 | 9.1 mm Dia. x 9.1 mm L |
| 峰值浪涌电流 | 30.9 A |
| 峰值脉冲功率耗散 | 5 kW |
| 工作温度 | -55°C ~ 150°C （TJ） |
| 工作电压 | 100 V |
| 工厂包装数量 | 800 |
| 应用 | 通用 |
| 最大工作温度 | + 175 C |
| 最小工作温度 | - 55 C |
| 极性 | Bidirectional |
| 标准包装 | 800 |
| 电压-击穿（最小值） | 110V |
| 电压-反向关态（典型值） | 100V |
| 电压-箝位（最大值）@Ipp | 162V |
| 电流-峰值脉冲(10/1000µs) | 31.5A |
| 电源线路保护 | 无 |
| 端接类型 | Axial |
| 类型 | 齐纳 |
| 系列 | 5KP |
| 钳位电压 | 162 V |
