Datasheet下载- 型号： 5620-RC
- 制造商： Bourns
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供5620-RC由Bourns设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 5620-RC价格参考。Bourns5620-RC封装/规格：未分类， 暂无。您可以下载5620-RC参考资料、Datasheet数据手册功能说明书，资料中有5620-RC 详细功能的应用电路图电压和使用方法及教程。

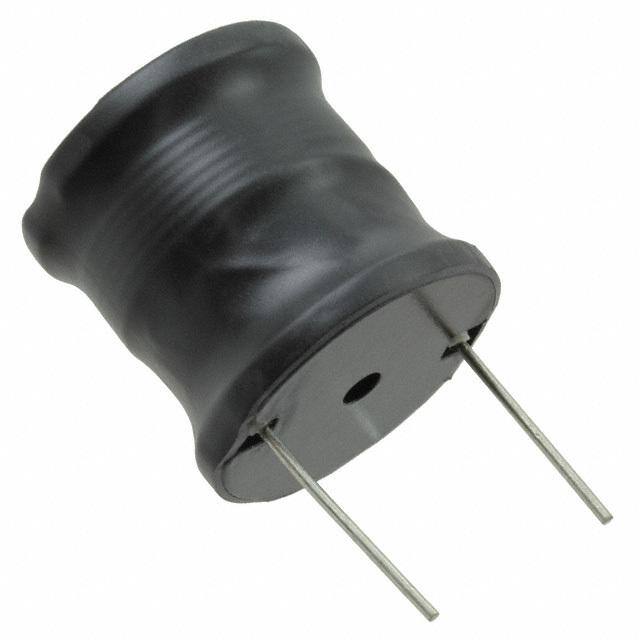

Bourns Inc. 的 5620-RC 是一款径向引线式固定功率电感器（属铁氧体磁芯、屏蔽结构），常用于中低频、中等电流的电源滤波与能量存储场景。其典型应用场景包括： 1. 开关电源（SMPS）输出滤波：在DC-DC转换器（如降压Buck电路）中，与输出电容组成LC滤波网络，抑制开关噪声，提升输出电压纹波性能； 2. AC-DC适配器/充电器：用于次级侧滤波，满足EMI要求及能效标准（如Energy Star、DoE VI级）； 3. 工业控制与LED驱动电源：提供稳定电流支撑，抑制电流突变，增强系统可靠性； 4. 车载电子辅助电源模块：在12V/24V车载系统中用于非严苛温升环境下的稳压供电（注意：非AEC-Q200认证，不适用于主动力系统）。 该器件额定电流较高（典型值约1.8–2.5A）、直流电阻低（典型值35–75mΩ）、电感值范围常见为10–100µH（具体依后缀而定），具备良好饱和特性与温度稳定性（工作温度范围–40°C 至 +125°C）。需注意：5620-RC 为通孔插件封装，适用于传统PCB组装，但不适用于高密度SMT产线；且无车规认证，不可用于安全关键型汽车应用。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 电感器，线圈，扼流圈 |
| DC电阻(DCR) | 27 毫欧最大 |
| 描述 | CHOKE RF HI CURRENT 100UH 10% |
| 产品分类 | 固定值电感器 |
| 品牌 | Bourns Inc. |
| 数据手册 | |
| 产品图片 | |
| 产品型号 | 5620-RC |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 5600 |
| 不同频率时的Q值 | - |
| 供应商器件封装 | - |
| 包装 | 散装 |
| 大小/尺寸 | 1.500" 直径 （38.10mm） |
| 安装类型 | 通孔 |
| 容差 | ±10% |
| 封装/外壳 | 径向 |
| 屏蔽 | 无屏蔽 |
| 工作温度 | -55°C ~ 105°C |
| 材料-磁芯 | 铁氧体 |
| 标准包装 | 24 |
| 电感 | 100µH |
| 电流-饱和值 | - |
| 类型 | 绕线 |
| 频率-测试 | 1kHz |
| 频率-自谐振 | - |
| 额定电流 | 9.8A |
| 高度-安装（最大值） | 1.110" （28.19mm） |
