Datasheet下载- 型号： 5606-RC
- 制造商： Bourns
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供5606-RC由Bourns设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 5606-RC价格参考。Bourns5606-RC封装/规格：未分类， 暂无。您可以下载5606-RC参考资料、Datasheet数据手册功能说明书，资料中有5606-RC 详细功能的应用电路图电压和使用方法及教程。
Bourns Inc. 的 5606-RC 是一款径向引线式固定功率电感器（属铁氧体磁芯、环氧树脂封装），常用于中低频滤波与能量存储场景。其典型应用场景包括： 1. 开关电源（SMPS）输出滤波：在DC-DC转换器（如降压/升压电路）中，与电解电容配合构成LC滤波网络，抑制开关噪声，平滑输出电压； 2. EMI/RFI 抑制：作为共模或差模扼流器的组成部分，抑制传导性电磁干扰，满足CISPR 22/32等EMC标准； 3. LED驱动电路：在恒流LED电源中提供电流纹波抑制和储能功能，提升光输出稳定性； 4. 工业控制与电源适配器：适用于AC-DC适配器、电机驱动板、PLC电源模块等对可靠性与温升有要求的工业级设备； 5. 汽车电子辅助系统：在符合AEC-Q200（部分批次）的车载电源管理单元（如信息娱乐系统供电）中用于输入/输出滤波（需确认具体版本是否通过车规认证）。 该器件额定电流较高（典型值约1.2–2.5A，依电感值而异）、直流电阻低、饱和特性稳定，适合连续导通模式（CCM）应用。注意：5606-RC为通孔封装（THT），设计时需预留足够PCB焊盘及散热空间。实际选型应结合具体电感值（如10µH、47µH等不同规格）、额定电流、自谐振频率（SRF）及工作温度范围（-40°C 至 +125°C）综合评估。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 电感器，线圈，扼流圈 |
| DC电阻(DCR) | 173 毫欧最大 |
| 描述 | CHOKE RF 250UH 10% RADIAL |
| 产品分类 | 固定值电感器 |
| 品牌 | Bourns Inc. |
| 数据手册 | |

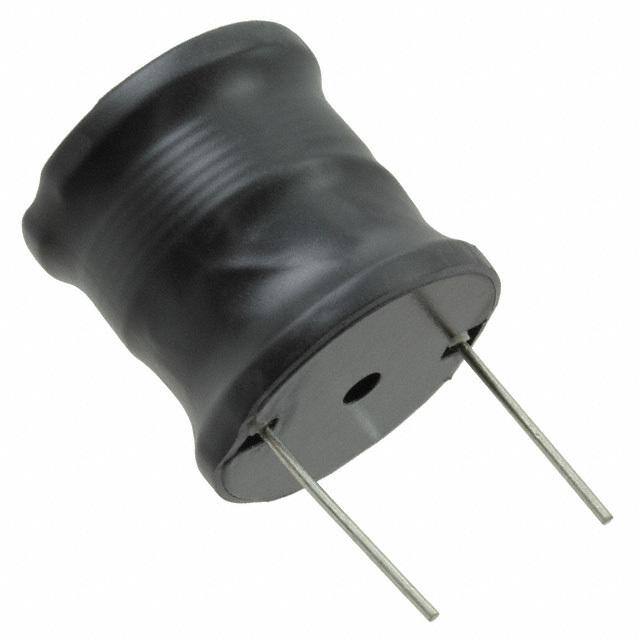

| 产品图片 | |
| 产品型号 | 5606-RC |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 5600 |
| 不同频率时的Q值 | - |
| 供应商器件封装 | - |
| 包装 | 散装 |
| 大小/尺寸 | 0.830" 直径 （21.08mm） |
| 安装类型 | 通孔 |
| 容差 | ±10% |
| 封装/外壳 | 径向 |
| 屏蔽 | 无屏蔽 |
| 工作温度 | -55°C ~ 105°C |
| 材料-磁芯 | 铁氧体 |
| 标准包装 | 44 |
| 电感 | 250µH |
| 电流-饱和值 | - |
| 类型 | 绕线 |
| 频率-测试 | 1kHz |
| 频率-自谐振 | - |
| 额定电流 | 2.9A |
| 高度-安装（最大值） | 0.910" （23.11mm） |
