Datasheet下载- 型号： 53246-1
- 制造商： CORCOM/TYCO ELECTRONICS
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供53246-1由CORCOM/TYCO ELECTRONICS设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 53246-1价格参考。CORCOM/TYCO ELECTRONICS53246-1封装/规格：未分类， 暂无。您可以下载53246-1参考资料、Datasheet数据手册功能说明书，资料中有53246-1 详细功能的应用电路图电压和使用方法及教程。
TE Connectivity（泰科电子）的53246-1是一款铲形端子（又称叉形端子），属于端子 - 铲形连接器类别。该型号广泛应用于需要可靠、稳定电气连接的工业和电子设备中。 其典型应用场景包括：家用电器（如空调、洗衣机、电热水器等）内部电源线与电路板或元件的连接；工业控制设备中的继电器、开关电源及电机控制模块的接线；照明系统中镇流器或LED驱动电源的连接；以及汽车电子、电池组连接、通讯设备等对电气性能要求较高的领域。 53247-1具有良好的导电性、耐热性和抗振动性能，采用优质铜材制造，表面镀锡处理，有效防止氧化，确保长期稳定的接触性能。其绝缘套管设计可防止短路，提供额外的安全保护，适用于多种线径，安装方便，适合自动化装配。 由于TE Connectivity在连接器领域的高标准品质控制，53246-1被广泛用于对安全性和可靠性要求较高的中高电流连接场景，是工业和消费类电子产品中常见的标准连接解决方案之一。
| 参数 | 数值 |
| 产品目录 | 连接器，互连器件 |
| 描述 | CONN SPADE SPRING 10-12 AWG #6 |
| 产品分类 | 端子 - 铲形连接器 |
| 品牌 | TE Connectivity |
| 数据手册 | http://www.te.com/commerce/DocumentDelivery/DDEController?Action=srchrtrv&DocNm=53246&DocType=Customer+Drawing&DocLang=English |

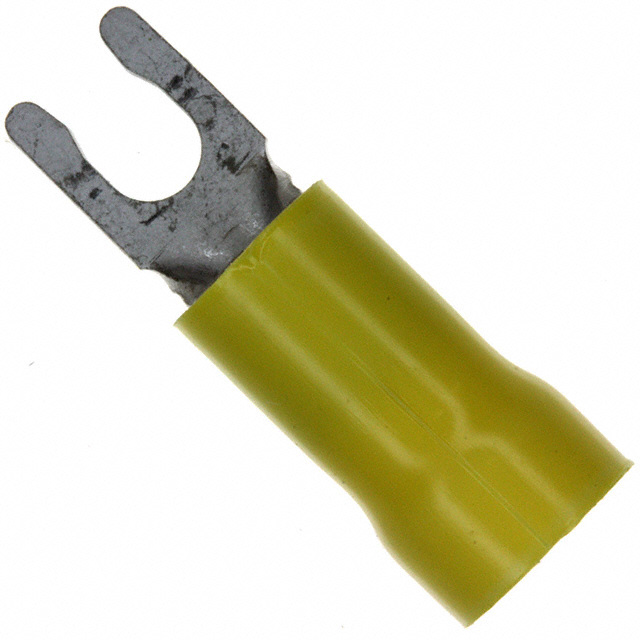

| 产品图片 |
|
| 产品型号 | 53246-1 |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| RoHS指令信息 | http://www.te.com/commerce/alt/SinglePartSearch.do?PN=53246-1&dest=stmt点击此处下载产品Datasheet |
| 产品系列 | Plasti-Grip，AMP |
| 产品目录页面 | |
| 其它名称 | 53246-1-ND |
| 包装 | 散装 |
| 安装类型 | 自由悬挂 |
| 宽度-外边缘 | 0.250"（6.35mm） |
| 材料-绝缘 | 聚氯乙烯（PVC） |
| 标准包装 | 500 |
| 特性 | 锯齿端子 |
| 相关产品 | /product-detail/zh/59239-4/A27485-ND/297754/product-detail/zh/58433-3/A9811-ND/255898/product-detail/zh/58423-1/A9991-ND/132362 |
| 端子类型 | 弹簧，压接式 |
| 端接 | 压接 |
| 线规 | 10-12 AWG |
| 绝缘 | 绝缘 |
| 绝缘层直径 | 0.150" ~ 0.250"（3.81mm ~ 6.35mm） |
| 舌簧内开口 | 0.140"（3.56mm） |
| 螺柱/凸片尺寸 | 6 接线柱 |
| 触头材料 | 黄铜 |
| 触头镀层 | 锡 |
| 长度-总 | 0.959"（24.36mm） |
| 长度-环中心到端子 | 0.174"（4.42mm） |
| 长度-端子 | 0.601"（15.27mm） |
| 颜色 | 黄 |
