Datasheet下载- 型号： 3SMBJ5940B-TP
- 制造商： MCC
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供3SMBJ5940B-TP由MCC设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 3SMBJ5940B-TP价格参考。MCC3SMBJ5940B-TP封装/规格：未分类， 暂无。您可以下载3SMBJ5940B-TP参考资料、Datasheet数据手册功能说明书，资料中有3SMBJ5940B-TP 详细功能的应用电路图电压和使用方法及教程。
Micro Commercial Co（MCC）的3SMBJ5940B-TP是一款表面贴装型齐纳二极管（单极），属于SMB（DO-214AA）封装，标称稳压值为27V（VZ=27V，典型值），功率额定值为3W，具有良好的浪涌抑制能力（如IEC 61000-4-2 ESD防护）。其主要应用场景包括： 1. 电源电压钳位与过压保护：常用于DC-DC转换器、LDO稳压器输出端或微控制器供电轨，防止瞬态过压（如开关噪声、负载突变）损坏后级敏感器件。 2. ESD及浪涌防护：凭借3W峰值脉冲功率（10/1000μs波形）和低箝位电压特性，适用于USB接口、传感器信号线、工业I/O端口等低压电路的静电放电（±30kV接触放电）和轻度雷击浪涌防护。 3. 基准电压源（低精度场合）：在对温漂和精度要求不高的简易电路中（如LED恒流偏置、比较器参考），可提供稳定27V基准，但需注意其温度系数（约+0.07%/°C）及动态阻抗（≈40Ω）限制。 4. 反馈环路稳压：在反激式开关电源的光耦反馈侧，用作TL431的辅助稳压或初级侧VCC钳位，保障控制芯片工作电压安全。 该器件不含卤素、符合RoHS，适用于消费电子、工业控制、汽车电子（非安全关键系统）等对成本与可靠性有平衡需求的场景。注意：不可替代TVS用于高能量浪涌主防护，且需合理设计限流电阻以确保齐纳工作在安全区。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 分立半导体产品 |
| 描述 | DIODE ZENER 43V 3W DO214AA |
| 产品分类 | 单二极管/齐纳 |
| 品牌 | Micro Commercial Co |
| 数据手册 | |

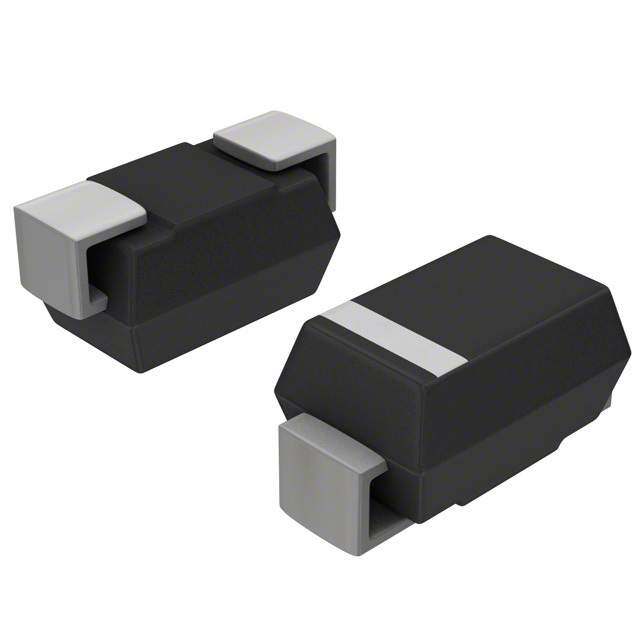

| 产品图片 |
|
| 产品型号 | 3SMBJ5940B-TP |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 不同If时的电压-正向(Vf) | 1.5V @ 200mA |
| 不同 Vr时的电流-反向漏电流 | 1µA @ 32.7V |
| 产品目录绘图 |
|
| 供应商器件封装 | DO-214AA（SMB） |
| 其它名称 | 3SMBJ5940B-TPMSDKR |
| 功率-最大值 | 3W |
| 包装 | Digi-Reel® |
| 安装类型 | 表面贴装 |
| 容差 | ±5% |
| 封装/外壳 | DO-214AA，SMB |
| 工作温度 | -55°C ~ 150°C |
| 标准包装 | 1 |
| 电压-齐纳（标称值）(Vz) | 43V |
| 阻抗（最大值）(Zzt) | 53 欧姆 |
