Datasheet下载- 型号： 3N259-E4/45
- 制造商： Vishay
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供3N259-E4/45由Vishay设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 3N259-E4/45价格参考。Vishay3N259-E4/45封装/规格：未分类， 暂无。您可以下载3N259-E4/45参考资料、Datasheet数据手册功能说明书，资料中有3N259-E4/45 详细功能的应用电路图电压和使用方法及教程。
3N259-E4/45 是 Vishay Semiconductor Diodes Division 推出的一款单相桥式整流器（GBU 封装，4A/250V），主要适用于中小功率交流转直流（AC-DC）电源转换场景。其典型应用包括：通用开关电源（如适配器、LED驱动电源）的输入整流级；工业控制设备中的辅助电源模块；家用电器（如电视、机顶盒、小型音响、充电器）的初级整流电路；以及仪表、自动化传感器等低功耗电子设备的离线式电源前端。该器件具有低正向压降（典型1.1V @ 4A）、高浪涌电流能力（IFSM=130A）、良好的热稳定性和符合RoHS的绿色封装（E4/45 表示无铅、符合JEDEC标准的GBU封装），适合PCB通孔安装与自动插件生产。需注意：其250V反向重复峰值电压（VRRM）决定了它不适用于230VAC电网全波整流（存在安全裕量不足风险），更推荐用于115VAC系统或经变压器降压后的次级整流（如输出为36V/48V AC再整流），或搭配压敏电阻、保险丝等保护元件用于宽输入设计。综上，3N259-E4/45 定位于成本敏感、可靠性要求中等、功率在数瓦至约20W范围的嵌入式电源整流应用。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 分立半导体产品 |
| 描述 | DIODE BRIDGE 2A 1000V 4SIP |
| 产品分类 | 桥式整流器 |
| 品牌 | Vishay Semiconductor Diodes Division |
| 数据手册 | |

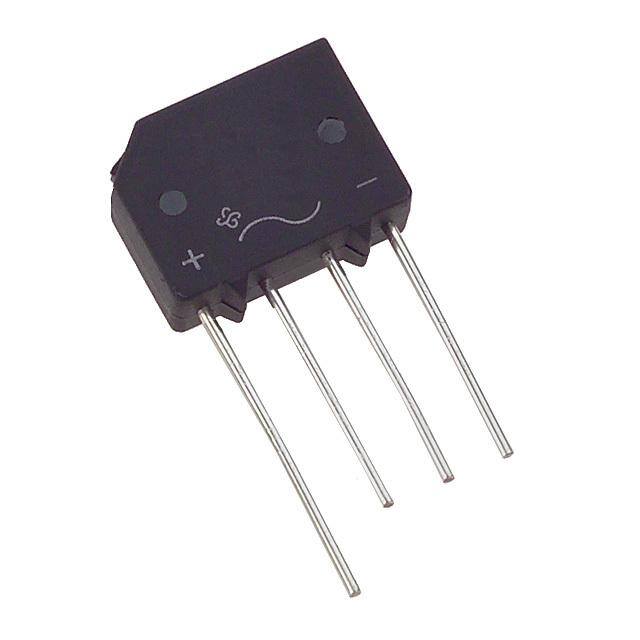

| 产品图片 |
|
| 产品型号 | 3N259-E4/45 |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 二极管类型 | 单相 |
| 供应商器件封装 | KBPM |
| 包装 | 管件 |
| 安装类型 | 通孔 |
| 封装/外壳 | 4-SIP，KBPM |
| 标准包装 | 30 |
| 电压-峰值反向（最大值） | 1000V |
| 电流-DC正向(If) | 2A |
