Datasheet下载- 型号： 3N244TX
- 制造商： OPTEK
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供3N244TX由OPTEK设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 3N244TX价格参考。OPTEK3N244TX封装/规格：未分类， 暂无。您可以下载3N244TX参考资料、Datasheet数据手册功能说明书，资料中有3N244TX 详细功能的应用电路图电压和使用方法及教程。
TT Electronics/Optek Technology 的 3N244TX 是一款光隔离器（光电耦合器），采用晶体管输出（光电晶体管型）结构，具有高隔离电压（典型值5000 Vrms）、紧凑的DIP-6封装及良好的电流传输比（CTR）。其典型应用场景包括： 1. 工业控制信号隔离：用于PLC输入/输出模块、继电器驱动电路中，隔离现场侧（高压/噪声环境）与控制器侧（低压数字电路），防止地环路干扰和高压窜入。 2. 开关电源反馈回路：在AC-DC或DC-DC转换器中，配合TL431等基准器件构成隔离式电压反馈通路，实现初级与次级间的电气隔离与稳压控制。 3. 电机驱动与变频器接口：隔离微控制器PWM信号至IGBT/MOSFET驱动级，提升系统抗干扰能力与安全性。 4. 医疗设备与测试仪器：满足基本绝缘要求，在患者连接设备或高精度测量前端中提供安全信号耦合，保障人身与设备安全。 5. 通信接口隔离：如RS-232/RS-485总线隔离，抑制共模噪声，增强通信可靠性。 需注意：3N244TX为直流耦合、非线性响应器件，适用于数字开关信号或低频模拟信号（<10 kHz），不适用于高速数据传输或精密线性隔离。设计时应合理选取限流电阻与负载电阻以确保CTR裕量和响应速度。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 隔离器 |
| 描述 | OPTOISOLATOR 1KV TRANS TO72-4 |
| 产品分类 | 光隔离器 - 晶体管，光电输出 |
| 品牌 | TT Electronics/Optek Technology |
| 数据手册 | |
| 产品图片 | |

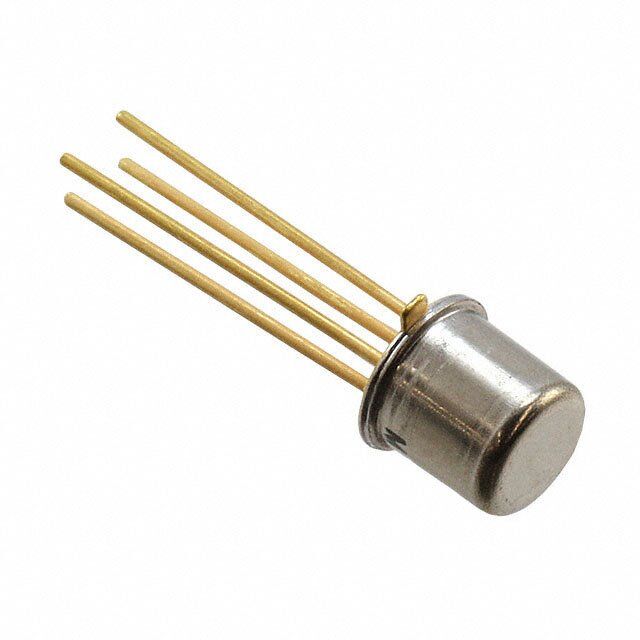

| 产品型号 | 3N244TX |
| rohs | 无铅 / 不适用 |
| 产品系列 | - |
| Vce饱和值（最大值） | 300mV |
| 上升/下降时间（典型值） | 10µs， 10µs |
| 供应商器件封装 | TO-72-4 |
| 包装 | 散装 |
| 安装类型 | 通孔 |
| 封装/外壳 | TO-206AF，TO-72-4 金属罐 |
| 工作温度 | -55°C ~ 125°C |
| 打开/关闭时间（典型值） | - |
| 标准包装 | 1 |
| 电压-正向(Vf)（典型值） | 1.3V （最小值） |
| 电压-输出（最大值） | 30V |
| 电压-隔离 | 1000VDC |
| 电流-DC正向(If) | 40mA |
| 电流-输出/通道 | 30mA |
| 电流传输比（最大值） | - |
| 电流传输比（最小值） | 0.3% @ 3mA |
| 输入类型 | DC |
| 输出类型 | 晶体管 |
| 通道数 | 1 |
