型号： 381LX822M100A082
制造商： Cornell Dubilier
库位|库存： xxxx|xxxx
要求：无整包装整卷装连续切割带批次不详

数量阶梯	香港交货	国内含税
+xxxx	$xxxx	￥xxxx

查看当月历史价格

查看今年历史价格

产品简介：

ICGOO电子元器件商城为您提供381LX822M100A082由Cornell Dubilier设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 381LX822M100A082价格参考。Cornell Dubilier381LX822M100A082封装/规格：未分类，暂无。您可以下载381LX822M100A082参考资料、Datasheet数据手册功能说明书，资料中有381LX822M100A082 详细功能的应用电路图电压和使用方法及教程。

381LX822M100A082 是 Cornell Dubilier Electronics（CDE）生产的铝电解电容器，属 LX 系列（长寿命、低阻抗、高纹波电流型），具体参数为：8200 µF / 100 VDC，±20% 容差，105°C 额定温度，引线式（径向），尺寸约 Ø35×50 mm，最大纹波电流达 4.9 A（105°C/120 Hz），ESR 约 22 mΩ（120 Hz/20°C），寿命典型值为 10,000 小时（105°C）。

该型号主要应用于对可靠性、纹波耐受及长期稳定性要求较高的中大功率电子设备中，典型场景包括：
- 工业电源与UPS系统中的主滤波电容，用于平滑整流后直流母线电压；
- 变频器（VFD）、伺服驱动器的直流链路（DC-link）储能与缓冲，吸收再生能量并抑制电压波动；
- 医疗成像设备（如X光机、CT电源模块）中高压脉冲供电单元的储能与滤波；
- 大功率LED驱动电源及轨道交通辅助电源的输入/输出级滤波；
- 可再生能源领域，如光伏逆变器的直流侧支撑电容（需配合温度与振动管理）。

注意：其引线式封装适用于通孔PCB安装或底座固定，不适用于表面贴装；实际选型需结合工作温度、纹波电流、散热条件及寿命降额要求（如在85°C下可显著延长使用寿命）。

产品参数图文手册常见问题

参数	数值
产品目录	电容器无源元件
描述	CAP ALUM 8200UF 100V 20% SNAP铝质电解电容器-管理单元 8200uF 100V 20%
ESR	30 mOhms
ESR（等效串联电阻）	30 毫欧
产品分类	铝电容器电容器
品牌	Cornell Dubilier
产品手册	点击此处下载产品Datasheet

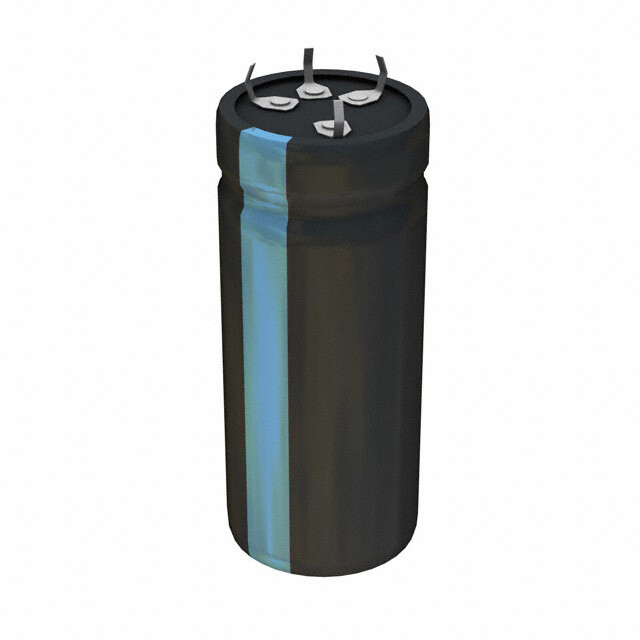

产品图片
rohs	符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求
产品系列	铝电解电容器,铝质电解电容器-管理单元,Cornell Dubilier 381LX822M100A082381LX
数据手册	点击此处下载产品Datasheet
产品型号	381LX822M100A082
不同温度时的使用寿命	105°C 时为 3000 小时
产品	Aluminum Electrolytic Capacitors
产品种类	铝质电解电容器-管理单元
加载寿命	3000 h
包装	散装
单位重量	112 g
商标	Cornell Dubilier
大小/尺寸	1.378" 直径（35.00mm）
安装类型	通孔
容差	20 %
封装/外壳	径向，Can - 卡入式
工作温度	-40°C ~ 105°C
工厂包装数量	50
应用	通用
引线间距	0.394"（10.00mm）
引线间隔	10 mm
最大工作温度	+ 105 C
最小工作温度	- 40 C
标准包装	50
测试频率	120 Hz
漏泄电流	4 mA
电压额定值DC	100 V
电容	8200 uF
直径	35 mm
端接类型	Snap In
管脚数量	2, 4, 5
类型	105 deg C, High Ripple, Snap-In Aluminum Capacitor
系列	381LX
纹波电流	5.15 A
表面贴装焊盘尺寸	-
长度	80 mm
阻抗	-
额定电压	100V
高度-安装（最大值）	3.150"（80.00mm）
