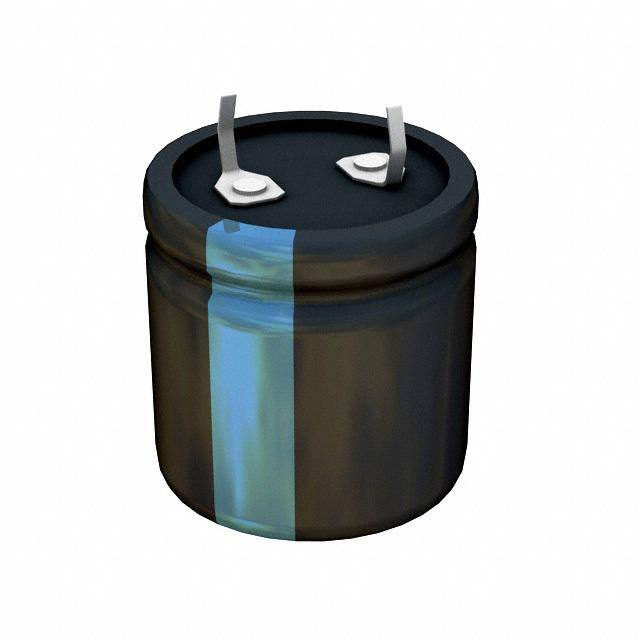

Datasheet下载- 型号： 381EL391M180J012
- 制造商： Cornell Dubilier
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供381EL391M180J012由Cornell Dubilier设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 381EL391M180J012价格参考。Cornell Dubilier381EL391M180J012封装/规格：未分类， 暂无。您可以下载381EL391M180J012参考资料、Datasheet数据手册功能说明书，资料中有381EL391M180J012 详细功能的应用电路图电压和使用方法及教程。
381EL391M180J012 是 Cornell Dubilier Electronics（CDE）旗下一款铝电解电容器，属 381EL 系列（长寿命、高纹波电流、径向引线型），额定电容 390 µF、耐压 180 VDC、±20% 容差、工作温度范围 –40°C 至 +105°C，典型寿命达 10,000 小时（105°C）。 该型号主要应用于对可靠性、纹波承受能力及高温稳定性要求较高的中高压直流滤波与储能场景，典型包括： - 工业电源：开关电源（SMPS）、变频器、UPS 和伺服驱动器中的输入/输出滤波，抑制整流后脉动，提升电压稳定性； - 电机控制系统：为IGBT或MOSFET驱动电路提供局部储能与瞬态响应支持； - 可再生能源设备：光伏逆变器的DC母线支撑电容，缓冲功率波动； - 医疗与测试设备：X光机、激光电源等需要短时大能量释放的高压脉冲电路； - 音响功放：部分高端AB类或开关式功放的电源滤波环节（需注意低ESR与低噪声设计适配性）。 其J后缀代表符合JEDEC标准的引线间距（5.0 mm），便于自动化插件；12表示引线长度约12 mm，适合通孔安装。需注意：不适用于高频谐振、低漏电敏感电路（如采样保持）或交流耦合场景。实际选型应结合纹波电流、散热条件及降额规范（建议电压使用率≤80%）。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 电容器 |
| 描述 | CAP ALUM 390UF 180V 20% SNAP |
| ESR（等效串联电阻） | 450 毫欧 |
| 产品分类 | 铝电容器 |
| 品牌 | Cornell Dubilier Electronics (CDE) |
| 数据手册 | |
| 产品图片 |
|
| 产品型号 | 381EL391M180J012 |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 381EL |
| 不同温度时的使用寿命 | 105°C 时为 7000 小时 |
| 包装 | 散装 |
| 大小/尺寸 | 0.984" 直径（25.00mm） |
| 安装类型 | 通孔 |
| 容差 | ±20% |
| 封装/外壳 | 径向，Can - 卡入式 |
| 工作温度 | -40°C ~ 105°C |
| 应用 | 通用 |
| 引线间距 | 0.394"（10.00mm） |
| 标准包装 | 200 |
| 电容 | 390µF |
| 类型 | - |
| 纹波电流 | 1.3A |
| 表面贴装焊盘尺寸 | - |
| 阻抗 | - |
| 额定电压 | 180V |
| 高度-安装（最大值） | 0.984"（25.00mm） |
