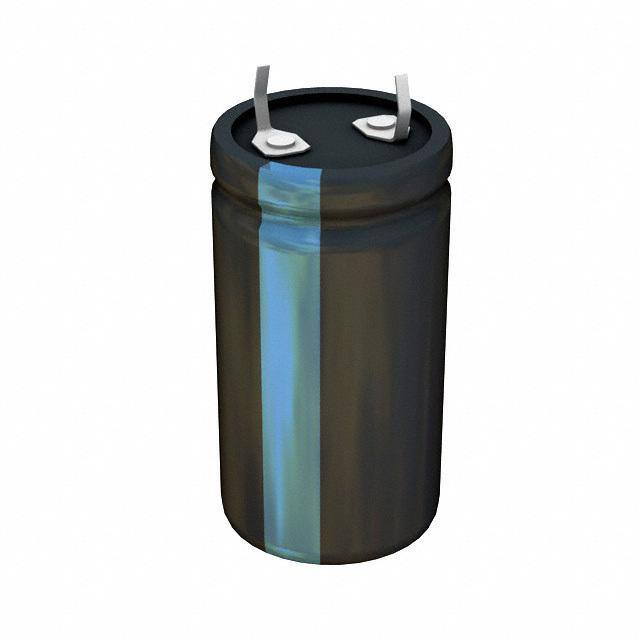

Datasheet下载- 型号： 380LX822M035H042
- 制造商： Cornell Dubilier
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供380LX822M035H042由Cornell Dubilier设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 380LX822M035H042价格参考。Cornell Dubilier380LX822M035H042封装/规格：未分类， 暂无。您可以下载380LX822M035H042参考资料、Datasheet数据手册功能说明书，资料中有380LX822M035H042 详细功能的应用电路图电压和使用方法及教程。
380LX822M035H042 是 Cornell Dubilier Electronics（CDE）生产的径向引线式铝电解电容器，其关键参数为：额定电压35 V、标称容量8200 µF（±20%）、工作温度范围–40°C 至 +105°C、纹波电流额定值4.2 A（100 kHz/105°C），带螺栓安装底座（H042后缀表示带4.2 mm高焊片与固定孔，适用于PCB通孔+机械加固安装）。 该型号典型应用于对大容量、高纹波耐受及长期可靠性要求较高的中低电压直流电源系统，常见场景包括： - 工业变频器与伺服驱动器的主直流母线滤波，平抑整流后脉动，稳定母线电压； - UPS（不间断电源）和开关电源（如通信基站电源、医疗设备AC/DC模块）中的输入/输出级大电流储能与低频滤波； - 电动汽车车载充电机（OBC）或DC-DC转换器的次级滤波环节； - 大功率LED驱动电源、激光电源等需高容值支撑瞬态负载的场合。 其高纹波电流能力（4.2 A）和105°C长寿命设计（通常≥5000小时），特别适合持续高负载、空间受限且需兼顾散热与机械稳固性的工业环境。注意：实际应用中需确保PCB布局留足散热空间，并避免靠近热源以延长寿命。
| 参数 | 数值 |
| 产品目录 | 电容器无源元件 |
| 描述 | CAP ALUM 8200UF 35V 20% SNAP铝质电解电容器-管理单元 35V 8200uF 22 x 40 |
| ESR | 57 mOhms |
| ESR（等效串联电阻） | 57 毫欧 |
| 产品分类 | 铝电容器电容器 |
| 品牌 | Cornell Dubilier |
| 产品手册 | |
| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 铝电解电容器,铝质电解电容器-管理单元,Cornell Dubilier 380LX822M035H042380LX |
| 数据手册 | |
| 产品型号 | 380LX822M035H042 |
| 不同温度时的使用寿命 | 85°C 时为 3000 小时 |
| 产品 | Aluminum Electrolytic Capacitors |
| 产品种类 | 铝质电解电容器-管理单元 |
| 加载寿命 | 3000 h |
| 包装 | 散装 |
| 单位重量 | 24 g |
| 商标 | Cornell Dubilier |
| 大小/尺寸 | 0.866" 直径（22.00mm） |
| 安装类型 | 通孔 |
| 容差 | 20 % |
| 封装 | Bulk |
| 封装/外壳 | 径向，Can - 卡入式 |
| 工作温度 | -40°C ~ 85°C |
| 工厂包装数量 | 200 |
| 应用 | 通用 |
| 引线间距 | 0.394"（10.00mm） |
| 引线间隔 | 10 mm |
| 损耗因数DF | 20 |
| 最大工作温度 | + 85 C |
| 最小工作温度 | - 40 C |
| 标准包装 | 200 |
| 测试频率 | 120 Hz |
| 电压额定值DC | 35 V |
| 电容 | 8200 uF |
| 直径 | 22 mm |
| 端接类型 | Snap In |
| 管脚数量 | 2, 4, 5 |
| 类型 | High Capacitance, Snap-In Aluminum Capacitors |
| 系列 | 380LX |
| 纹波电流 | 4 A |
| 表面贴装焊盘尺寸 | - |
| 长度 | 40 mm |
| 阻抗 | - |
| 零件号别名 | ECO-S1VP822BA |
| 额定电压 | 35V |
| 高度-安装（最大值） | 1.575"（40.00mm） |
