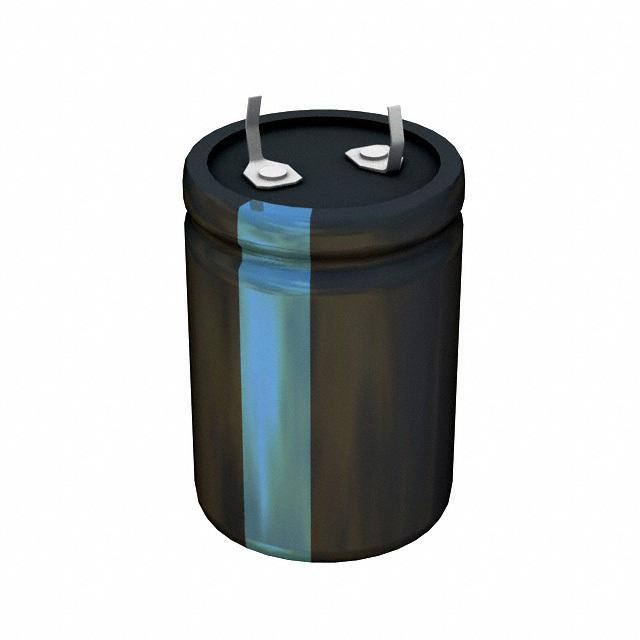

Datasheet下载- 型号： 380LX681M200J032
- 制造商： Cornell Dubilier
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供380LX681M200J032由Cornell Dubilier设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 380LX681M200J032价格参考。Cornell Dubilier380LX681M200J032封装/规格：未分类， 暂无。您可以下载380LX681M200J032参考资料、Datasheet数据手册功能说明书，资料中有380LX681M200J032 详细功能的应用电路图电压和使用方法及教程。
380LX681M200J032 是 Cornell Dubilier Electronics（CDE）生产的铝电解电容器，属 LX 系列（长寿命、低阻抗、高纹波电流型），额定电压 200 VDC，标称容量 680 µF（±20%），引线间距 7.5 mm，工作温度范围 –40°C 至 +105°C，寿命达 5,000 小时（105°C）。 该型号典型应用于对可靠性、纹波耐受及高温稳定性要求较高的中高功率电子设备中，主要包括： - 工业电源系统：如开关电源（SMPS）、UPS 后级滤波、变频器直流母线支撑，用于平滑整流后脉动电压、吸收开关噪声； - 照明电子：LED 驱动电源中的输入/输出滤波环节，尤其适用于高环境温度的户外或工矿用 LED 镇流器； - 电机控制与驱动：伺服驱动器、PLC 电源模块中的储能与缓冲电容，提供瞬态大电流响应能力； - 医疗与测试设备电源：在符合安全标准的线性/开关电源中承担主滤波功能，兼顾低 ESR 与长寿命需求。 其 J032 后缀表示径向引线、带安全泄压阀（vent）及符合 RoHS 的环保封装，适用于自动插件（AI）产线。需注意：实际应用中应留有足够电压裕量（建议 ≤80% 额定电压），并确保散热良好以延长寿命。不推荐用于高频谐振、反向电压或交流耦合等非规范场景。
| 参数 | 数值 |
| 产品目录 | 电容器无源元件 |
| 描述 | CAP ALUM 680UF 200V 20% SNAP铝质电解电容器-管理单元 200V 680UF (25X35) |
| ESR | 270 mOhms |
| ESR（等效串联电阻） | 270 毫欧 |
| 产品分类 | 铝电容器电容器 |
| 品牌 | Cornell Dubilier |
| 产品手册 | |
| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 铝电解电容器,铝质电解电容器-管理单元,Cornell Dubilier 380LX681M200J032380LX |
| 数据手册 | |
| 产品型号 | 380LX681M200J032 |
| 不同温度时的使用寿命 | 85°C 时为 3000 小时 |
| 产品 | Aluminum Electrolytic Capacitors |
| 产品种类 | 铝质电解电容器-管理单元 |
| 加载寿命 | 3000 h |
| 包装 | 散装 |
| 单位重量 | 27 g |
| 商标 | Cornell Dubilier |
| 大小/尺寸 | 0.984" 直径（25.00mm） |
| 安装类型 | 通孔 |
| 容差 | 20 % |
| 封装 | Bulk |
| 封装/外壳 | 径向，Can - 卡入式 |
| 工作温度 | -40°C ~ 85°C |
| 工厂包装数量 | 200 |
| 应用 | 通用 |
| 引线间距 | 0.394"（10.00mm） |
| 引线间隔 | 10 mm |
| 损耗因数DF | 20 |
| 最大工作温度 | + 85 C |
| 最小工作温度 | - 40 C |
| 标准包装 | 200 |
| 测试频率 | 120 Hz |
| 电压额定值DC | 200 V |
| 电容 | 680 uF |
| 直径 | 25 mm |
| 端接类型 | Snap In |
| 管脚数量 | 2, 4, 5 |
| 类型 | High Capacitance, Snap-In Aluminum Capacitors |
| 系列 | 380LX |
| 纹波电流 | 2.7 A |
| 表面贴装焊盘尺寸 | - |
| 长度 | 35 mm |
| 阻抗 | - |
| 额定电压 | 200V |
| 高度-安装（最大值） | 1.378"（35.00mm） |
