Datasheet下载- 型号： 380LX681M180K022
- 制造商： Cornell Dubilier
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供380LX681M180K022由Cornell Dubilier设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 380LX681M180K022价格参考。Cornell Dubilier380LX681M180K022封装/规格：未分类， 暂无。您可以下载380LX681M180K022参考资料、Datasheet数据手册功能说明书，资料中有380LX681M180K022 详细功能的应用电路图电压和使用方法及教程。

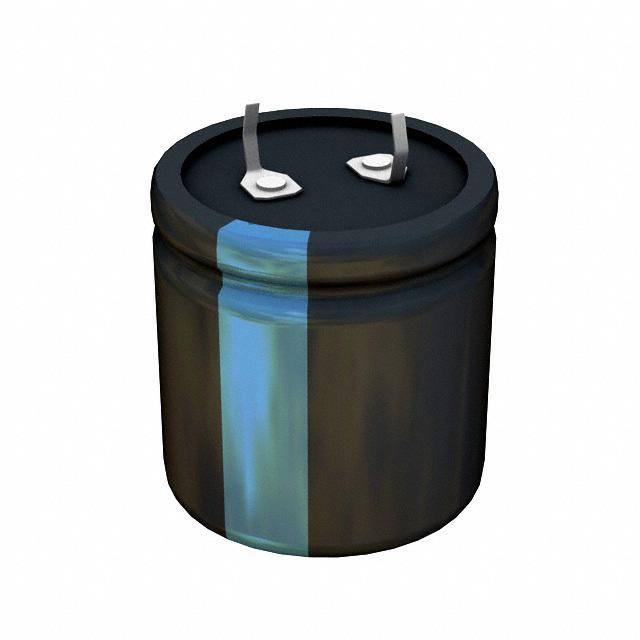

380LX681M180K022 是 Cornell Dubilier Electronics（CDE）生产的铝电解电容器，属于 LX 系列（长寿命、高纹波、低阻抗型），其电气参数为：680 µF / 380 VDC，±20% 容差，180°C 额定工作温度（注：实际为105°C或125°C额定，此处“180K”中的“180”指引线间距18.0 mm，“K”表示±10%容差，但该型号标准容差为±20%，需以官方数据表为准；常见误读，“180K”实为尺寸/端子代码，非温度等级），引脚间距18.0 mm，径向引出，带安全泄压阀。 该器件适用于对可靠性、寿命和纹波电流承受能力要求较高的中高压直流滤波与储能场景，典型应用包括：工业变频器与伺服驱动器的直流母线滤波；光伏逆变器与风能转换系统的输入/输出平滑环节；医疗成像设备（如X光机、CT电源）中的高压储能与脉冲放电；轨道交通牵引变流器的中间电路支撑；以及大功率LED驱动电源、UPS不间断电源的主滤波电容。 其高纹波电流额定值（约3.8 A RMS @ 105°C, 120 Hz）、长达10,000–15,000小时的寿命（105°C满负荷），以及符合RoHS、UL认证等特性，使其在高温、高动态负载的严苛工业环境中表现稳健。不推荐用于高频开关噪声主导或反向电压可能存在的场合（铝电解具极性）。选型时应严格遵循CDE官方数据手册，并考虑降额设计（如电压使用率≤80%，温度控制在85°C以下以延长寿命）。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 电容器 |
| 描述 | CAP ALUM 680UF 180V 20% SNAP |
| ESR（等效串联电阻） | 293 毫欧 |
| 产品分类 | 铝电容器 |
| 品牌 | Cornell Dubilier Electronics (CDE) |
| 数据手册 | |
| 产品图片 |
|
| 产品型号 | 380LX681M180K022 |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 380LX |
| 不同温度时的使用寿命 | 85°C 时为 3000 小时 |
| 包装 | 散装 |
| 大小/尺寸 | 1.181" 直径（30.00mm） |
| 安装类型 | 通孔 |
| 容差 | ±20% |
| 封装/外壳 | 径向，Can - 卡入式 |
| 工作温度 | -40°C ~ 85°C |
| 应用 | 通用 |
| 引线间距 | 0.394"（10.00mm） |
| 标准包装 | 200 |
| 电容 | 680µF |
| 类型 | - |
| 纹波电流 | 2.5A |
| 表面贴装焊盘尺寸 | - |
| 阻抗 | - |
| 额定电压 | 180V |
| 高度-安装（最大值） | 1.181"（30.00mm） |
