型号： 380LQ561M250J022
制造商： Cornell Dubilier
库位|库存： xxxx|xxxx
要求：无整包装整卷装连续切割带批次不详

数量阶梯	香港交货	国内含税
+xxxx	$xxxx	￥xxxx

查看当月历史价格

查看今年历史价格

产品简介：

ICGOO电子元器件商城为您提供380LQ561M250J022由Cornell Dubilier设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 380LQ561M250J022价格参考。Cornell Dubilier380LQ561M250J022封装/规格：未分类，暂无。您可以下载380LQ561M250J022参考资料、Datasheet数据手册功能说明书，资料中有380LQ561M250J022 详细功能的应用电路图电压和使用方法及教程。

380LQ561M250J022 是 Cornell Dubilier Electronics（CDE）生产的铝电解电容器，属LQ系列（低阻抗、长寿命、高纹波电流型）。其参数为：560 µF / 250 VDC，±20% 容差，径向引线，工作温度范围–40°C 至 +105°C，额定寿命达10,000小时（105°C下），具有低ESR和高纹波电流承受能力。

该型号典型应用于中高压、中大功率的工业与电源系统中，例如：
- 工业开关电源（SMPS）的输出滤波与储能环节，用于平滑整流后直流电压、抑制纹波；
- 变频器（VFD）、伺服驱动器及UPS系统的直流母线支撑电容，提供瞬态能量缓冲并稳定母线电压；
- 医疗设备（如X光机、激光电源）中高压脉冲电源的储能与放电回路；
- 可再生能源领域，如光伏逆变器的DC侧滤波与能量缓冲；
- 电焊机、激光电源等对纹波电流和可靠性要求较高的设备。

其250 V耐压与560 µF容量组合，适合在200–240 VAC输入整流后的约300–350 VDC母线系统中降额使用（推荐实际工作电压≤200 VDC以延长寿命），兼顾性能与可靠性。CDE LQ系列通过AEC-Q200兼容设计（部分批次），亦可用于严苛工况下的车载辅助电源或轨道交通相关子系统（非主驱级）。需注意安装时极性不可反接，并保证散热通风以维持标称寿命。

产品参数图文手册常见问题

参数	数值
产品目录	电容器无源元件
描述	CAP ALUM 560UF 250V 20% SNAP铝质电解电容器-管理单元 250V 560uF 25X30
ESR	355 mOhms
ESR（等效串联电阻）	355 毫欧
产品分类	铝电容器电容器
品牌	Cornell Dubilier
产品手册	点击此处下载产品Datasheet

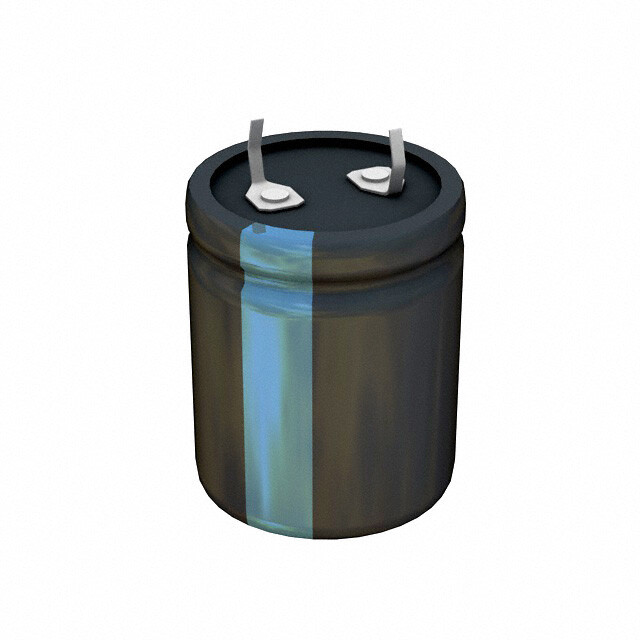

产品图片
rohs	符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求
产品系列	铝电解电容器,铝质电解电容器-管理单元,Cornell Dubilier 380LQ561M250J022380LQ
数据手册	点击此处下载产品Datasheet
产品型号	380LQ561M250J022
不同温度时的使用寿命	85°C 时为 2000 小时
产品	Aluminum Electrolytic Capacitors
产品种类	铝质电解电容器-管理单元
加载寿命	2000 h
包装	散装
单位重量	24 g
商标	Cornell Dubilier
大小/尺寸	0.984" 直径（25.00mm）
安装类型	通孔
容差	20 %
封装	Bulk
封装/外壳	径向，Can - 卡入式
工作温度	-40°C ~ 85°C
工厂包装数量	200
应用	通用
引线间距	0.394"（10.00mm）
引线间隔	10 mm
损耗因数DF	20
最大工作温度	+ 85 C
最小工作温度	- 40 C
标准包装	200
测试频率	120 Hz
漏泄电流	4 mA
电压额定值DC	250 V
电容	560 uF
直径	25 mm
端接类型	Snap In
管脚数量	2
类型	Compact, High Capacitance, Snap-In Aluminum Capacitors
系列	380LQ
纹波电流	2.25 A
表面贴装焊盘尺寸	-
长度	30 mm
阻抗	-
额定电压	250V
高度-安装（最大值）	1.181"（30.00mm）
