Datasheet下载- 型号： 3464-0000
- 制造商： 3M
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供3464-0000由3M设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 3464-0000价格参考。3M3464-0000封装/规格：未分类， 暂无。您可以下载3464-0000参考资料、Datasheet数据手册功能说明书，资料中有3464-0000 详细功能的应用电路图电压和使用方法及教程。

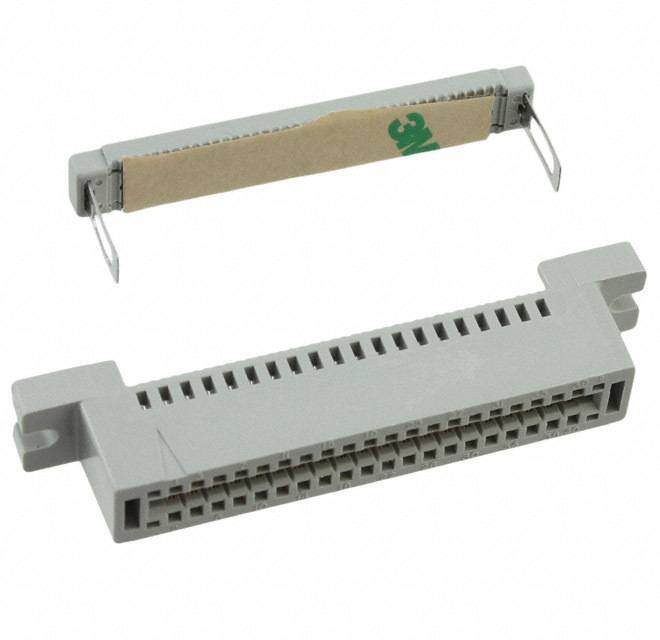

3M 3464-0000 是一款卡边缘连接器（Edge Board Connector），专为印刷电路板（PCB）边缘直插式连接设计。其典型应用场景包括：工业控制设备中模块化背板系统，用于连接功能子卡（如I/O扩展卡、通信卡）与主控背板；测试测量仪器（如ATE自动测试设备）中可更换的信号采集或接口卡；嵌入式计算平台（如工控机、单板计算机）的扩展槽位，支持PCI/ISA风格的板卡热插拔（需配合机械锁定结构）；以及部分医疗电子设备中用于连接诊断传感器模块或显示控制板。该连接器采用镀金接触指、高保持力弹片结构和阻燃PBT外壳，具备良好的插拔寿命（≥500次）、抗振动性及EMI稳定性，适用于对可靠性要求较高的中端工业环境。需注意：3464-0000为单排、20位、0.100"（2.54mm）间距、垂直安装型连接器，适配标准1.6mm厚PCB边缘，不适用于高频高速信号传输（如USB 3.0或PCIe），主要承载低速控制、电源及并行数据信号。
| 参数 | 数值 |
| 产品目录 | 连接器，互连器件 |
| 描述 | CARD EDGE CONN 40 POS W/FLANGE |
| 产品分类 | 卡边缘连接器 - 边缘板连接器 |
| 品牌 | 3M |
| 数据手册 | http://multimedia.3m.com/mws/mediawebserver?66666UuZjcFSLXTt4Xf6LX46EVuQEcuZgVs6EVs6E666666--http://multimedia.3m.com/mws/mediawebserver?mwsId=SSSSSu7zK1fslxtUn8_9l8tZev7qe17zHvTSevTSeSSSSSS-- |
| 产品图片 |
|
| 产品型号 | 3464-0000 |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 3000 |
| 产品培训模块 | http://www.digikey.cn/PTM/IndividualPTM.page?site=cn&lang=zhs&ptm=16066 |
| 产品目录绘图 |
|
| 产品目录页面 | |
| 位/盘/排数 | 20 |
| 公母 | 母头 |
| 其它名称 | 34640000 |
| 包装 | 散装 |
| 卡厚度 | 0.054" ~ 0.070"（1.37mm ~ 1.78mm） |
| 卡类型 | 非指定 - 双边 |
| 安装类型 | 面板安装 |
| 工作温度 | -55°C ~ 105°C |
| 排数 | 2 |
| 材料-绝缘 | 聚对苯二甲酸丁二酯（PBT），玻璃纤维增强型 |
| 标准包装 | 100 |
| 法兰特性 | 齐平安装，顶开口，无螺纹，0.125"（3.18mm）直径 |
| 特性 | - |
| 端接 | IDC |
| 触头材料 | 铜合金 |
| 触头类型 | - |
| 触头镀层 | 金 |
| 触头镀层厚度 | 30µin （0.76µm） |
| 读数 | 双 |
| 针脚数 | 40 |
| 间距 | 0.100"（2.54mm） |
| 颜色 | 灰 |
