Datasheet下载- 型号： 307-022-525-102
- 制造商： EDAC
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供307-022-525-102由EDAC设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 307-022-525-102价格参考。EDAC307-022-525-102封装/规格：未分类， 暂无。您可以下载307-022-525-102参考资料、Datasheet数据手册功能说明书，资料中有307-022-525-102 详细功能的应用电路图电压和使用方法及教程。

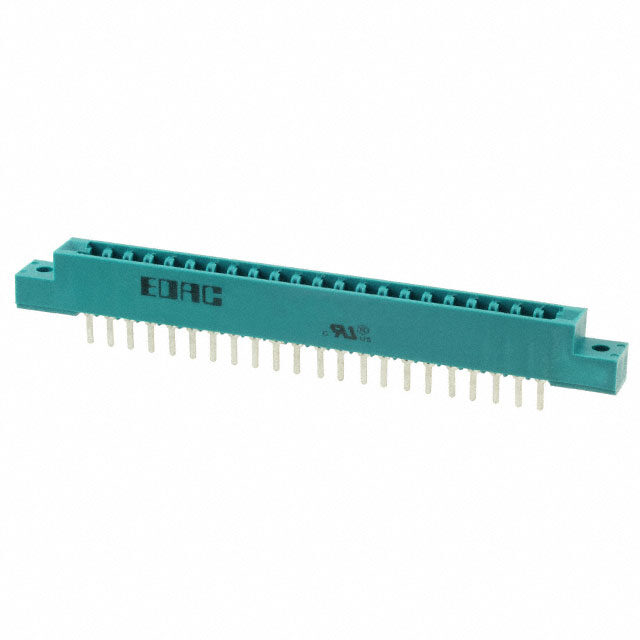

EDAC Inc. 的型号 307-022-525-102 是一款卡边缘连接器（Edge Board Connector），专为印刷电路板（PCB）边缘插接设计。该连接器采用双排、直插式（Through-Hole）、镀金触点结构，支持22位信号传输，额定电流约1A/触点，工作温度范围通常为-40°C至+105°C，具备良好机械耐久性（插拔寿命≥500次）和抗振性能。 其典型应用场景包括：工业控制领域的模块化I/O子板与主控背板之间的可靠连接；测试测量设备中可更换功能卡（如数据采集卡、通信接口卡）的快速插拔接口；医疗电子设备中需符合EMC及安全规范的紧凑型板对板互连；以及嵌入式系统（如工控机、加固计算机）中用于扩展ISA、PCI或自定义总线架构的边缘板接口。该型号特别适用于空间受限、需频繁维护或现场升级的场景，因其直插焊接方式提供比压接或表面贴装更稳固的机械连接，同时兼顾信号完整性与成本效益。 注意：实际应用中需严格匹配PCB金手指厚度（通常0.8mm）、宽度及公差，并确保安装孔位与PCB布局兼容。建议参考EDAC官方规格书（含插拔力、耐电压、阻燃等级UL94 V-0等参数）进行合规设计。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 连接器，互连器件 |
| 描述 | CARDEDGE LOPRO 22POS .156 GRN |
| 产品分类 | 卡边缘连接器 - 边缘板连接器 |
| 品牌 | EDAC Inc |
| 数据手册 | |
| 产品图片 | |
| 产品型号 | 307-022-525-102 |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 307 |
| 位/盘/排数 | - |
| 公母 | 母头 |
| 包装 | 散装 |
| 卡厚度 | 0.062"（1.57mm） |
| 卡类型 | 非指定 - 单边 |
| 安装类型 | 通孔 |
| 工作温度 | -65°C ~ 125°C |
| 排数 | 1 |
| 材料-绝缘 | 热塑性聚酯 |
| 标准包装 | 25 |
| 法兰特性 | 齐平安装，顶开口，无螺纹，0.128"（3.25mm）直径 |
| 特性 | - |
| 端接 | 焊接 |
| 触头材料 | 铜，镍，锡合金 |
| 触头类型 | - |
| 触头镀层 | 金 |
| 触头镀层厚度 | - |
| 读数 | 单路 |
| 针脚数 | 22 |
| 间距 | 0.156"（3.96mm） |
| 颜色 | 绿 |
