Datasheet下载- 型号： 26M048D1U
- 制造商： Portescap
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供26M048D1U由Portescap设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 26M048D1U价格参考。Portescap26M048D1U封装/规格：未分类， 暂无。您可以下载26M048D1U参考资料、Datasheet数据手册功能说明书，资料中有26M048D1U 详细功能的应用电路图电压和使用方法及教程。

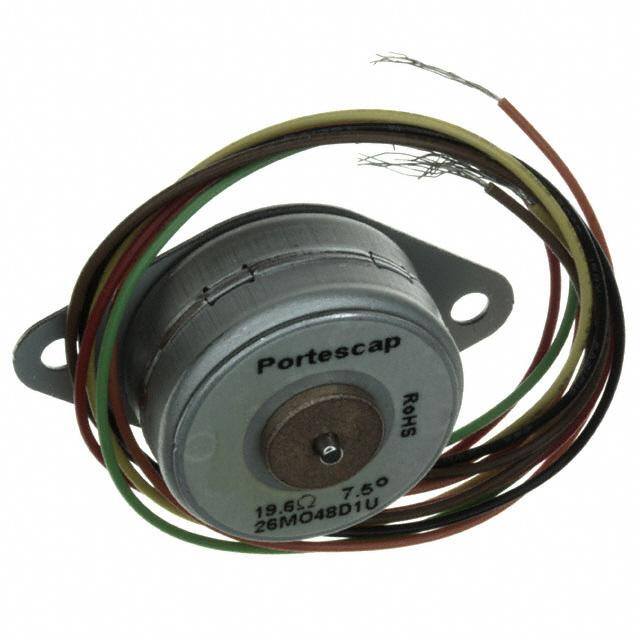

Portescap 26M048D1U 是一款直径26 mm、48步/转（7.5°步距角）、双极性绕组的微型步进电机，采用高精度磁路设计与紧凑型结构。其典型应用场景包括： - 医疗设备：用于便携式输液泵、胰岛素泵、呼吸机阀门控制及内窥镜调焦机构，凭借低振动、无失步、精准定位（开环即可达±5%步距角精度）和高可靠性满足IEC 60601安全要求； - 实验室自动化：在小型移液工作站、微流控芯片驱动、样品旋转台中实现毫升级液体分配或角度精确定位； - 光学与精密仪器：驱动光纤准直器、激光快门、小型光谱仪光栅调节机构，利用其低齿槽转矩（<1.5 mN·m）和优异的低速平稳性（支持1–1000 pps连续运行）； - 工业微型执行器：适用于空间受限的自动锁扣、微型阀门调节、编码器校准平台等轻载（额定保持转矩约12.5 mN·m）、高频启停场合。 该电机工作电压适配5–12 VDC，兼容标准驱动器（如ALLEGRO A3967），无需反馈传感器即可实现可靠开环控制，特别适合对体积、静音性、EMI敏感及需快速响应（典型响应时间＜10 ms）的嵌入式系统。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 电机，电磁阀，驱动器板/模块 |
| 描述 | STEPPER MOTOR 5VDC 7.5DEG UNIPOL |
| 产品分类 | 步进电机 |
| 品牌 | Portescap |
| 数据手册 | |
| 产品图片 |
|
| 产品型号 | 26M048D1U |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 26M |
| 产品培训模块 | http://www.digikey.cn/PTM/IndividualPTM.page?site=cn&lang=zhs&ptm=10069 |
| 产品目录绘图 |
|
| 其它名称 | 403-1019 |
| 安装孔间距 | 1.37"（34.90mm） |
| 标准包装 | 100 |
| 步进角 | 7.5° |
| 每转步数 | 48 |
| 电压-额定 | 5VDC |
| 直径-基体 | 1.03"（26.16mm） |
| 直径-轴 | 0.079"（2.00mm） |
| 类型 | 标准 |
| 线圈类型 | 单极 |
| 转矩-保持(oz-in/mNm) | 1.6 / 11.3 |
| 重量 | 0.075 磅（34.02g） |
| 长度-引线 | 7.50"（190.50mm） |
| 长度-轴和轴承 | 0.445"（11.30mm） |
