Datasheet下载- 型号： 265-118ABHE-22
- 制造商： Wakefield
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供265-118ABHE-22由Wakefield设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 265-118ABHE-22价格参考。Wakefield265-118ABHE-22封装/规格：未分类， 暂无。您可以下载265-118ABHE-22参考资料、Datasheet数据手册功能说明书，资料中有265-118ABHE-22 详细功能的应用电路图电压和使用方法及教程。
Texas Instruments（德州仪器）的265-118ABHE-22是一款专为高功率电子器件设计的散热器，属于热敏 - 散热器类别。该型号主要应用于需要高效散热管理的电子系统中，尤其适用于空间受限但对热性能要求较高的场景。 典型应用场景包括：高性能电源模块、工业电机驱动、服务器电源、电信设备、LED照明系统以及电动汽车充电模块等。在这些设备中，功率MOSFET、IGBT或DC-DC转换器等元件工作时会产生大量热量，265-118ABHE-22通过其优化的铝材结构和表面处理技术，有效传导并散发热量，确保关键元器件在安全温度范围内运行，从而提升系统稳定性与寿命。 该散热器具有良好的热传导效率、机械强度和安装兼容性，适合自然对流或强制风冷环境。常用于紧凑型功率电子设计中，配合温度传感器或热保护电路使用，实现智能热管理。因其可靠性和高效散热能力，广泛服务于工业自动化、通信基础设施和高可靠性电源系统等领域。
| 参数 | 数值 |
| 产品目录 | 风扇，热管理热管理产品 |
| 描述 | HEATSINK VERT ALUM BLACK TO-220散热片 TO-220 VERT MOUNT |
| 产品分类 | 热敏 - 散热器散热片 |
| 品牌 | Wakefield |
| 产品手册 | http://www.wakefield-vette.com/products/productlist/productdetails/tabid/341/CategoryID/73/ProductID/49/Default.aspx |

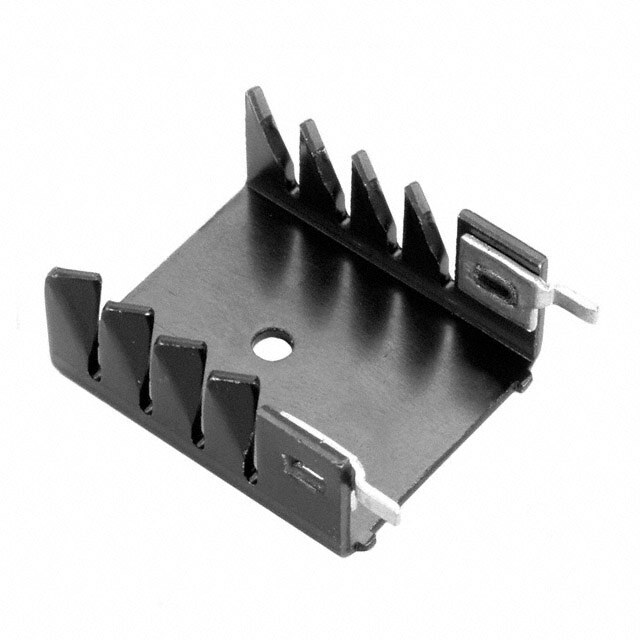

| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | Wakefield 265-118ABHE-22265 |
| mouser_ship_limit | 该产品可能需要其他文件才能进口到中国。 |
| 数据手册 | |
| 产品型号 | 265-118ABHE-22 |
| 不同强制气流时的热阻 | 7.0°C/W @ 200 LFM |
| 不同温升时功率耗散 | 4W @ 56°C |
| 产品 | Heat Sinks |
| 产品种类 | 散热片 |
| 其它名称 | 265-118ABH-22 |
| 冷却封装 | TO-220 |
| 商标 | Wakefield |
| 安装风格 | Through Hole |
| 宽度 | 12.7 mm |
| 形状 | 矩形，鳍片 |
| 接合方法 | 螺栓固定和 PC 引脚 |
| 散热片材料 | Aluminum |
| 材料 | 铝 |
| 材料镀层 | 黑色阳极化处理 |
| 标准包装 | 100 |
| 热阻 | 7 C/W |
| 直径 | - |
| 离基底高度（鳍片高度） | 0.500"（12.70mm） |
| 类型 | 插件板级，垂直 |
| 自然条件下热阻 | 14°C/W |
| 设计目的 | Board level semiconductors |
| 长度 | 24.1 mm |
| 颜色 | Black |
| 高度 | 30 mm |
