Datasheet下载- 型号： 1N5260B
- 制造商： Fairchild Semiconductor
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供1N5260B由Fairchild Semiconductor设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 1N5260B价格参考。Fairchild Semiconductor1N5260B封装/规格：未分类， 暂无。您可以下载1N5260B参考资料、Datasheet数据手册功能说明书，资料中有1N5260B 详细功能的应用电路图电压和使用方法及教程。
ON Semiconductor的1N5260B是一款齐纳二极管，属于精密稳压二极管系列，其标称齐纳电压为47V（±5%容差），功率为500mW。该器件广泛应用于需要稳定参考电压或过压保护的小功率电路中。 典型应用场景包括： 1. 电压基准源：在模拟电路、电源管理模块或测量设备中，作为高精度的电压参考，确保系统工作稳定。 2. 过压保护电路：与其它元件配合，用于保护敏感电子元件（如IC、晶体管）免受瞬态高压或浪涌电压损坏，常见于接口电路和电源输入端。 3. 稳压电源设计：在低电流线性稳压电源中作为稳压环节，适用于对成本和空间敏感的消费类电子产品。 4. 信号电平钳位：在通信或信号处理电路中，用于限制信号电压幅度，防止信号超限造成后级电路故障。 1N5260B采用DO-35封装，体积小，适合高密度PCB布局，常用于消费电子、工业控制、电源适配器、仪器仪表等对可靠性要求较高的领域。因其响应速度快、稳定性好，也适用于环境温度变化较大的场合。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 分立半导体产品 |
| 描述 | DIODE ZENER 43V 500MW DO35 |
| 产品分类 | 单二极管/齐纳 |
| 品牌 | Fairchild Semiconductor |
| 数据手册 | |

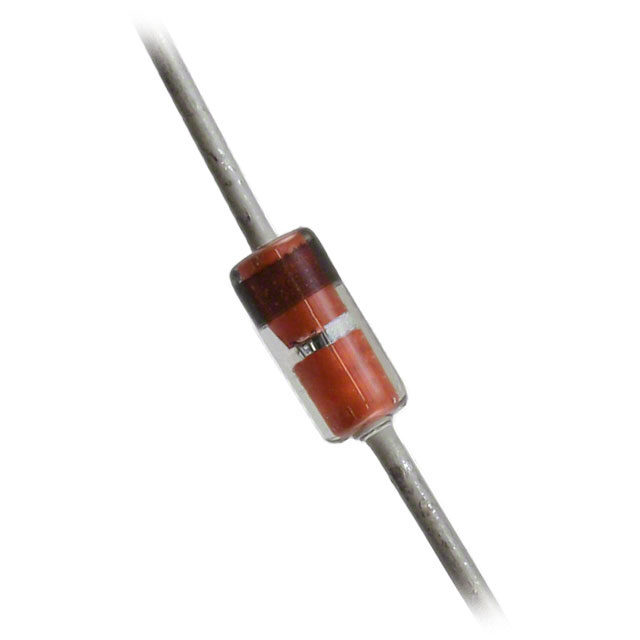

| 产品图片 |
|
| 产品型号 | 1N5260B |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 不同If时的电压-正向(Vf) | 1.2V @ 200mA |
| 不同 Vr时的电流-反向漏电流 | 100nA @ 33V |
| 供应商器件封装 | DO-35 |
| 功率-最大值 | 500mW |
| 包装 | 散装 |
| 安装类型 | 通孔 |
| 容差 | ±5% |
| 封装/外壳 | DO-204AH，DO-35，轴向 |
| 工作温度 | -65°C ~ 200°C |
| 标准包装 | 1,000 |
| 电压-齐纳（标称值）(Vz) | 43V |
| 阻抗（最大值）(Zzt) | 93 欧姆 |
