Datasheet下载- 型号： 1N4454-TR
- 制造商： Vishay
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供1N4454-TR由Vishay设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 1N4454-TR价格参考。Vishay1N4454-TR封装/规格：未分类， 暂无。您可以下载1N4454-TR参考资料、Datasheet数据手册功能说明书，资料中有1N4454-TR 详细功能的应用电路图电压和使用方法及教程。
Vishay Semiconductor Diodes Division生产的1N4454-TR是一款小型信号整流二极管，属于二极管 - 整流器 - 单类别。该型号的应用场景主要包括以下几个方面： 1. 电源整流 - 1N4454-TR可以用于低功率直流电源的整流电路中，将交流电（AC）转换为直流电（DC）。尽管其额定电流较小（峰值正向浪涌电流为0.5A），但在低功耗设备中仍然非常适用。 - 常见应用：电池充电器、小型电子设备的电源模块。 2. 保护电路 - 该二极管可用于保护电路中的反向电压或瞬态电压冲击。例如，在继电器或电机驱动电路中，它可以防止感性负载产生的反电动势损坏其他元件。 - 具体用途：续流二极管或自由轮二极管。 3. 信号隔离 - 在需要信号隔离的场合，1N4454-TR可以用作单向导通元件，确保信号仅在一个方向上传输。这种特性在通信接口或传感器信号处理中尤为重要。 - 应用实例：音频电路中的信号分离、数据传输线路的单向控制。 4. 逻辑电平转换 - 由于其低正向压降（典型值约为0.7V），1N4454-TR可以在某些情况下用于简单的逻辑电平转换，尤其是在低压数字电路与模拟电路之间。 5. 钳位和限幅 - 在信号处理电路中，1N4454-TR可以用作钳位二极管，限制输入信号的幅度，以保护后续电路免受过高电压的影响。 - 示例：过压保护电路、信号削波电路。 6. 高频小信号应用 - 虽然1N4454-TR不是专为高频设计的二极管，但由于其结电容较低，仍可在某些中低频小信号电路中使用，例如调制解调器、振荡器等。 总结 1N4454-TR适用于低功耗、小信号的整流和保护场景，广泛应用于消费类电子产品、工业控制设备以及通信系统中。其紧凑的外形（如SOD-123封装）也使其非常适合空间受限的设计环境。
| 参数 | 数值 |
| 产品目录 | 分立半导体产品半导体 |
| 描述 | DIODE SW 200MA 50V DO35二极管 - 通用，功率，开关 Vr/100V Io/10mA |
| 产品分类 | 单二极管/整流器分离式半导体 |
| 品牌 | Vishay SemiconductorsVishay Semiconductor Diodes Division |
| 产品手册 | http://www.vishay.com/doc?81858 |

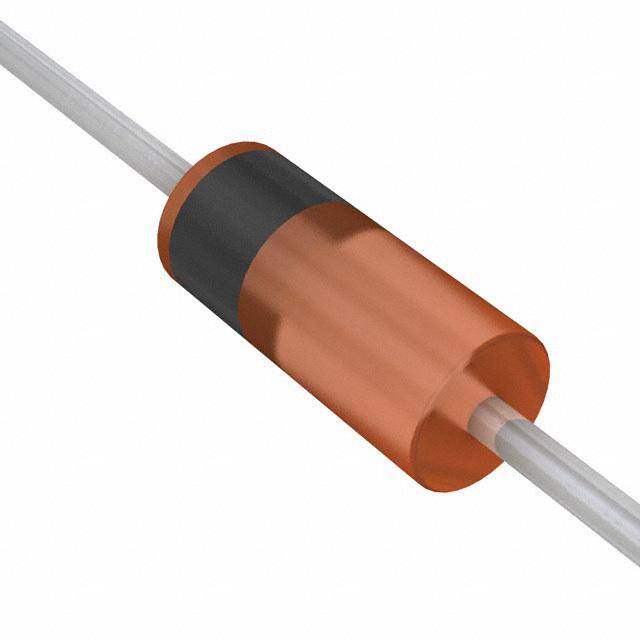

| 产品图片 |
|
| rohs | RoHS 合规性豁免无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 二极管与整流器,二极管 - 通用，功率，开关,Vishay Semiconductors 1N4454-TR- |
| 数据手册 | |
| 产品型号 | 1N4454-TR1N4454-TR |
| 不同If时的电压-正向(Vf) | 1V @ 10mA |
| 不同 Vr、F时的电容 | - |
| 不同 Vr时的电流-反向漏电流 | 5µA @ 75V |
| 二极管类型 | 标准 |
| 产品种类 | 二极管 - 通用，功率，开关 |
| 供应商器件封装 | DO-204AH（DO-35 玻璃） |
| 包装 | 带卷 （TR） |
| 反向恢复时间(trr) | 4ns |
| 商标 | Vishay Semiconductors |
| 安装类型 | 通孔 |
| 安装风格 | Through Hole |
| 封装 | Reel |
| 封装/外壳 | DO-204AH，DO-35，轴向 |
| 封装/箱体 | DO-204AH |
| 峰值反向电压 | 75 V |
| 工作温度-结 | 175°C （最大） |
| 工作温度范围 | + 175 C |
| 工厂包装数量 | 10000 |
| 恢复时间 | 4 ns |
| 最大反向漏泄电流 | 5 uA |
| 最大工作温度 | + 175 C |
| 最大浪涌电流 | 0.5 A |
| 最小工作温度 | - 65 C |
| 标准包装 | 10,000 |
| 正向电压下降 | 1 V at 0.01 A |
| 正向连续电流 | 0.15 A |
| 电压-DC反向(Vr)（最大值） | 75V |
| 电流-平均整流(Io) | 150mA |
| 速度 | 小信号 =< 200mA（Io），任意速度 |
| 配置 | Single |
