Datasheet下载- 型号： 1N4151
- 制造商： Fairchild Semiconductor
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供1N4151由Fairchild Semiconductor设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 1N4151价格参考。Fairchild Semiconductor1N4151封装/规格：未分类， 暂无。您可以下载1N4151参考资料、Datasheet数据手册功能说明书，资料中有1N4151 详细功能的应用电路图电压和使用方法及教程。
Vishay Semiconductor Diodes Division生产的1N4151是一款高速硅整流二极管，属于小信号整流器类别。该器件广泛应用于需要快速开关响应和高效率的电子电路中。 主要应用场景包括：开关电源（SMPS）中的高频整流、消费类电子产品（如电视、音响、电源适配器）中的信号处理与整流、通信设备中的解调与保护电路，以及各类数字和模拟电路中的反向电压保护与续流功能。由于其反向恢复时间短（典型值为4ns），1N4151特别适合高频工作环境，能有效减少开关损耗，提高系统效率。 此外，1N4151常用于逻辑电路与电源之间的电平移位、脉冲电路中的波形整形，以及作为嵌位或箝位二极管使用。其最大平均整流电流为150mA，最高反向重复峰值电压为100V，适用于低功率、高频率的整流需求。 该二极管采用DO-35玻璃封装，体积小巧，便于在紧凑型电路板上安装，同时具备良好的稳定性和可靠性，适合自动化贴装工艺。因其性价比高、性能稳定，1N4151被广泛应用于工业控制、家用电器、办公设备及汽车电子等领域的次级电源和信号电路中。 总之，1N4151是一款典型的高速整流二极管，适用于对开关速度要求较高的低功率整流与信号处理场景。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 分立半导体产品 |
| 描述 | DIODE SMALL SIG 75V 0.15A DO35 |
| 产品分类 | 单二极管/整流器 |
| 品牌 | Fairchild Semiconductor |
| 数据手册 | |

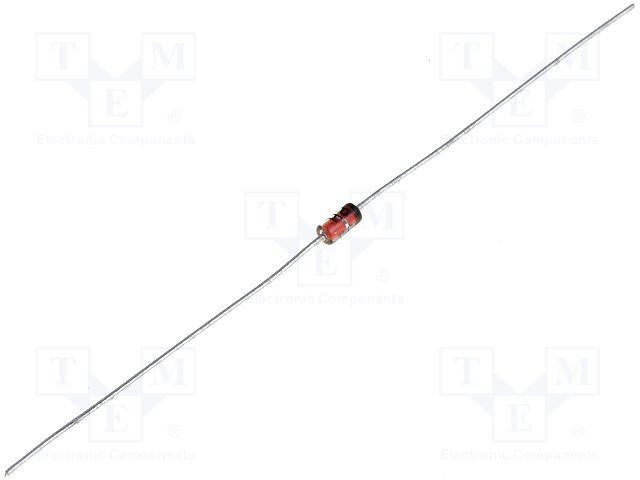

| 产品图片 |
|
| 产品型号 | 1N4151 |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 不同If时的电压-正向(Vf) | 1V @ 50mA |
| 不同 Vr、F时的电容 | 2pF @ 0V，1MHz |
| 不同 Vr时的电流-反向漏电流 | 50nA @ 50V |
| 二极管类型 | 标准 |
| 供应商器件封装 | DO-35 |
| 包装 | 散装 |
| 反向恢复时间(trr) | 4ns |
| 安装类型 | 通孔 |
| 封装/外壳 | DO-204AH，DO-35，轴向 |
| 工作温度-结 | 175°C （最大） |
| 标准包装 | 2,000 |
| 电压-DC反向(Vr)（最大值） | 75V |
| 电流-平均整流(Io) | 150mA |
| 速度 | 小信号 =< 200mA（Io），任意速度 |
