Datasheet下载- 型号： 15-000803
- 制造商： CONEC
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供15-000803由CONEC设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 15-000803价格参考。CONEC15-000803封装/规格：未分类， 暂无。您可以下载15-000803参考资料、Datasheet数据手册功能说明书，资料中有15-000803 详细功能的应用电路图电压和使用方法及教程。
Conec品牌的D-Sub连接器型号15-000803是一款15芯（DB15）高可靠性圆形锁紧式D-Sub连接器，带金属外壳、螺纹耦合（通常为#4-40螺纹）和镀金触点，符合IEC 61076-2-102标准。其典型应用场景包括：工业自动化控制系统中PLC与HMI、伺服驱动器或编码器之间的视频/控制信号传输；测试测量设备（如示波器、数据采集系统）的模拟视频（VGA）或专用I/O接口；航空航天及轨道交通领域对振动、EMI敏感环境下的加固型信号连接；医疗成像设备（如超声、内窥镜系统）中需稳定传输低速控制信号或同步触发信号的模块间互连。该型号具备IP67防护等级（配合适配电缆与密封后），支持宽温工作（-40℃～+105℃），适用于严苛工况。注意：它不适用于高速数字视频（如高清VGA长线传输），主要承载低频模拟信号、串行通信（RS-232/422）或离散I/O，常见于需防误插、抗干扰和长期插拔稳定的嵌入式机电系统中。
| 参数 | 数值 |
| 产品目录 | 连接器，互连器件连接器 |
| 描述 | CON DSUB RECEPT 37POS R/A SEALEDD-Sub标准连接器 D-Sub 37 Female R/A |
| 产品分类 | D-Sub 连接器D-Sub连接器 |
| IP等级 | IP 67 |
| 品牌 | Conec |
| 产品手册 | http://www.conec.com/catalog/en/download/download/drawing/?sku=15-000803 |

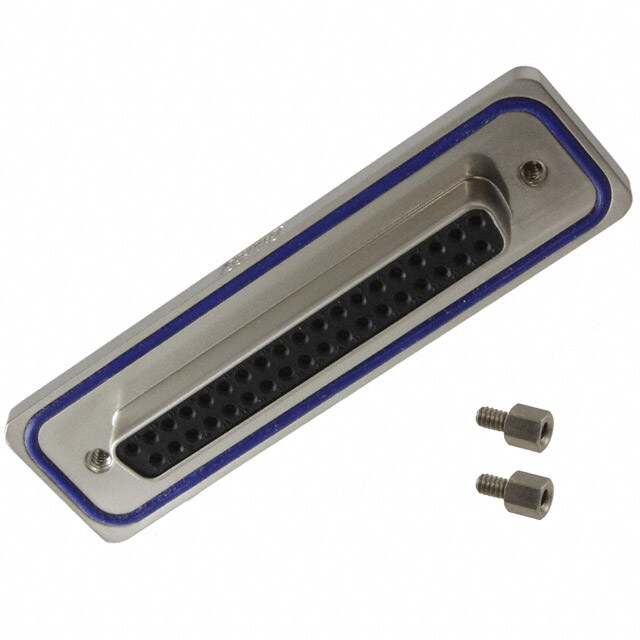

| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | D-Sub标准连接器,CONEC 15-000803- |
| 数据手册 | http://www.conec.com/catalog/en/download/download/drawing/?sku=15-000803 |
| 产品型号 | 15-000803 |
| RoHS指令信息 | |
| 产品培训模块 | http://www.digikey.cn/PTM/IndividualPTM.page?site=cn&lang=zhs&ptm=25117 |
| 产品种类 | D-Sub标准连接器 |
| 位置数量 | 37 |
| 侵入防护 | IP67 - 防尘，防水 |
| 其它名称 | 15000803 |
| 包装 | 散装 |
| 商标 | CONEC |
| 型式 | Female |
| 外壳尺寸，连接器布局 | 4（DC，C） |
| 外壳材料 | 聚对苯二甲酸丁二酯（PBT），玻璃纤维增强型 |
| 外壳材料，镀层 | 锌铸件，镀镍 |
| 外壳电镀 | Zinc Die Cast |
| 安装类型 | 面板安装， 通孔， 直角 |
| 安装角 | Right |
| 工作温度 | -25°C ~ 105°C |
| 工厂包装数量 | 25 |
| 排数 | 2 |
| 标准包装 | 20 |
| 法兰特性 | 配接侧母型螺钉锁（4-40） |
| 特性 | 板锁 |
| 特色产品 | http://www.digikey.com/cn/zh/ph/Conec/Dsub_connectors.html |
| 相关产品 | /product-detail/zh/15-000040/15-000040-ND/2057862 |
| 端接 | 焊接 |
| 端接类型 | Through Hole |
| 触头类型 | 信号 |
| 触头镀层 | 金 |
| 触头镀层厚度 | 8µin （0.20µm） |
| 触点电镀 | Gold |
| 连接器样式 | D-Sub |
| 连接器类型 | 插座，母形插口 |
| 针脚数 | 37 |
| 颜色 | 黑 |
| 额定电压 | - |
| 额定电流 | 7.5A |
