Datasheet下载- 型号： 142210-75
- 制造商： Amphenol
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供142210-75由Amphenol设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 142210-75价格参考。Amphenol142210-75封装/规格：未分类， 暂无。您可以下载142210-75参考资料、Datasheet数据手册功能说明书，资料中有142210-75 详细功能的应用电路图电压和使用方法及教程。
Amphenol RF 的型号 142210-75 是一款 75Ω 同轴适配器，具体为 BNC 母头转 F 型母头（BNC Female to F Female），适用于 75Ω 阻抗系统。其典型应用场景包括： - 有线电视（CATV）与宽带网络：用于连接 BNC 接口的测试设备（如信号发生器、频谱分析仪）与 F 型接口的同轴分配放大器、分支器或用户终端（机顶盒、调制解调器），实现信号监测与调试。 - 视频监控系统（模拟高清/HD-TVI/AHD/CVI）：在安防工程中，常用于将带 BNC 输出的 DVR/NVR 或测试仪表临时接入采用 F 型接头的长距离同轴传输线路（如 RG6/U），便于现场信号验证与故障排查。 - 广播与音视频工程：在演播室或现场制作中，作为临时转接件，连接专业视频测试设备（BNC 接口）与 75Ω 标准的 F 型馈线或前端设备，确保阻抗匹配，减少反射与信号失真。 该适配器采用黄铜镀镍外壳、PTFE绝缘体及精密机械加工，支持 DC–1 GHz 频率范围，具备良好的屏蔽性与插拔耐久性（≥500次），适用于室内固定安装或便携式测试场景。需注意：仅限 75Ω 系统使用，不可混用于 50Ω 射频通信系统（如无线基站、Wi-Fi 设备），以免造成阻抗失配和性能下降。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 连接器，互连器件 |
| 描述 | CONN MINI SMB JACK 75 OHM PCB |
| 产品分类 | 同轴连接器 (RF) |
| 品牌 | Amphenol Connex |
| 数据手册 | |

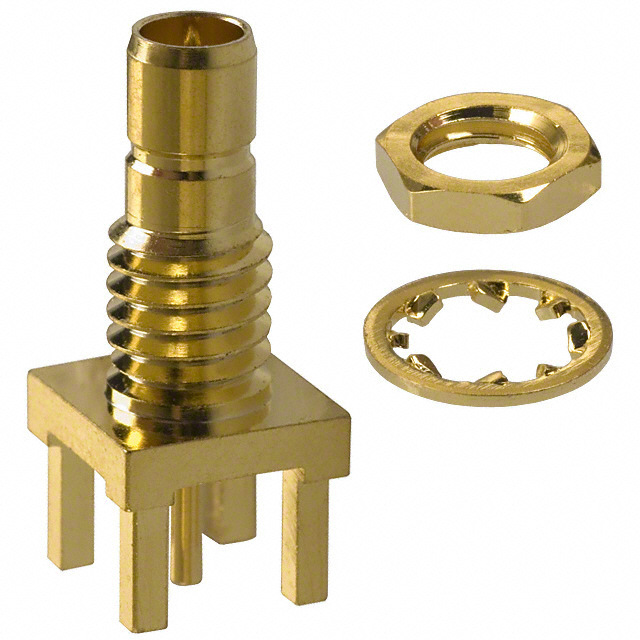

| 产品图片 |
|
| 产品型号 | 142210-75 |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 中心触头材料 | 铜铍 |
| 中心触头镀层 | 金 |
| 介电材料 | 聚四氟乙烯（PTFE） |
| 侵入防护 | - |
| 保护端接 | 焊接 |
| 其它名称 | ACX1315 |
| 包装 | 散装 |
| 基体材料 | 黄铜 |
| 基体表面 | 金 |
| 外壳颜色 | 金 |
| 安装类型 | 面板安装，隔墙式通孔 |
| 工作温度 | -65°C ~ 165°C |
| 标准包装 | 1 |
| 特性 | - |
| 电缆组 | - |
| 紧固类型 | 卡入式 |
| 触头端接 | 焊接 |
| 连接器样式 | SMB，迷你型 |
| 连接器类型 | 插孔， 公引脚 |
| 阻抗 | 75 欧姆 |
| 频率-最大值 | 4GHz |
| 额定电压 | - |
