Datasheet下载- 型号： 135111-01-M0.75
- 制造商： Amphenol
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供135111-01-M0.75由Amphenol设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 135111-01-M0.75价格参考。Amphenol135111-01-M0.75封装/规格：未分类， 暂无。您可以下载135111-01-M0.75参考资料、Datasheet数据手册功能说明书，资料中有135111-01-M0.75 详细功能的应用电路图电压和使用方法及教程。
Amphenol RF 的 135111-01-M0.75 是一款微型同轴射频电缆组件，采用 0.75 米长度、两端带 SMA 公头（SMA Male）连接器的预端接结构，内导体为镀银铜线，介质为低损耗PE或FEP，具备良好的阻抗稳定性（50 Ω）、宽频带特性（典型DC–6 GHz）及优异的屏蔽效能（>90 dB）。 该型号常用于对空间、重量和可靠性要求较高的中高频射频互连场景，典型应用包括： - 无线通信设备内部射频模块间短距互联（如基站RRU、小基站、Wi-Fi 6/6E射频前端与天线开关/滤波器之间的跳线）； - 测试测量领域——作为矢量网络分析仪（VNA）、频谱分析仪与被测件（DUT）之间的校准级临时连接线，尤其适用于实验室台架测试或产线快速验证； - 航空航天与国防电子中的机载/弹载射频子系统（如雷达T/R模块、ECM接收链路），得益于其耐振动、宽温（-40℃～+85℃）及符合RoHS/REACH的可靠性； - 医疗射频设备（如MRI射频线圈接口、射频消融仪信号传输）中需低插入损耗与高重复性的精密连接。 其M0.75标准长度兼顾布线灵活性与相位一致性，避免过长引入额外损耗或反射，适合板对板、模块对天线等紧凑型射频路径。注意：非铠装结构，不建议用于频繁弯折或高机械应力环境。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 电缆组件 |
| 描述 | SMA STRT JACK-RA PLUG RG-316 .75 |
| 产品分类 | 同轴电缆 (RF) |
| 品牌 | Amphenol Connex |
| 数据手册 | |

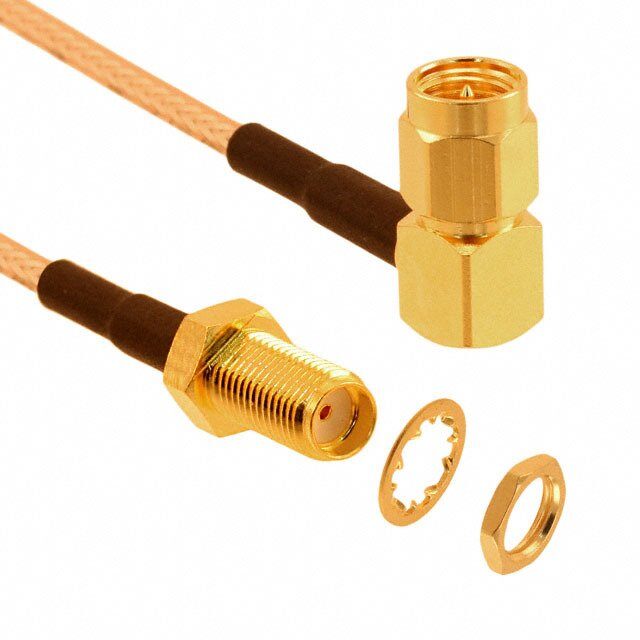

| 产品图片 |
|
| 产品型号 | 135111-01-M0.75 |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | SMA |
| 公母 | 母型至公型 |
| 其它名称 | ACX2469 |
| 工作温度 | - |
| 标准包装 | 1 |
| 样式 | SMA 至 SMA |
| 特性 | 屏蔽 |
| 电缆类型 | RG-316 |
| 第一连接器 | SMA 母插孔 |
| 第二连接器 | SMA 直角公插头 |
| 长度 | 29.53" （750mm） |
| 阻抗 | 50 欧姆 |
| 频率-最大值 | 12.4GHz |
| 颜色 | 黑 |
