Datasheet下载- 型号： 10-89-1461
- 制造商： Molex
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供10-89-1461由Molex设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 10-89-1461价格参考。Molex10-89-1461封装/规格：未分类， 暂无。您可以下载10-89-1461参考资料、Datasheet数据手册功能说明书，资料中有10-89-1461 详细功能的应用电路图电压和使用方法及教程。
Molex LLC 的型号 10-89-1461 是一款标准矩形插针式（Male Header）板端连接器，2.54mm（0.1英寸）间距，46位双排直插（2×23），镀金触点，带定位柱与焊接尾部。其典型应用场景包括： - 工业控制设备：用于PLC模块、I/O端子板、人机界面（HMI）与主控板之间的信号与电源连接，提供稳定可靠的板对板或板对线缆接口。 - 通信与网络设备：在交换机、路由器、基站基带单元等内部电路板间实现调试接口（如JTAG、UART）、配置排针或低速控制信号传输。 - 嵌入式系统与开发板：广泛用于Arduino、Raspberry Pi兼容扩展板、定制载板等，作为通用GPIO排针，支持传感器、执行器、显示屏等外设的快速原型连接。 - 医疗电子设备：在便携式监护仪、诊断模块等需符合RoHS/UL认证的场景中，承担非高压、低电流的信号采集与控制连接（须配合对应插座及线束）。 - 汽车电子（二级应用）：适用于车载信息娱乐系统（IVI）或车身控制模块（BCM）中的非关键性板级互联（非直接用于动力或安全系统，需依整车厂规范评估）。 该连接器具备良好插拔寿命（≥50次）、抗振动性及可焊性，适用于通孔焊接（THT）工艺，适合批量自动化生产。实际选型时需配套Molex原装插座（如50-57-9461）及压接线缆组件，确保完整连接解决方案。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 连接器，互连器件 |
| 描述 | CONN HEADER 46POS .100 VERT GOLD |
| 产品分类 | 矩形连接器 - 针座，公插针 |
| 品牌 | Molex Inc |
| 数据手册 | |

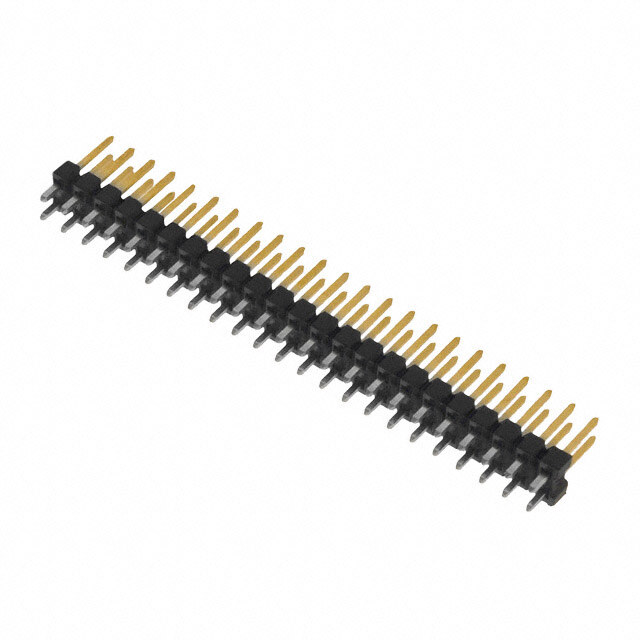

| 产品图片 |
|
| 产品型号 | 10-89-1461 |
| rohs | |
| 产品系列 | C-Grid® 8624 |
| 其它名称 | 0010-89-1461 |
| 加载的针脚数 | 全部 |
| 包装 | 散装 |
| 安装类型 | 通孔 |
| 排数 | 2 |
| 排距 | 0.100"（2.54mm） |
| 标准包装 | 1 |
| 特性 | - |
| 端接 | 焊接 |
| 紧固类型 | - |
| 触头类型 | 公形引脚 |
| 触头配接长度 | 0.240"（6.10mm） |
| 触头镀层 | 金 |
| 触头镀层厚度 | 15µin （0.38µm） |
| 连接器类型 | 接头，无罩，可断开式 |
| 配套产品 | /product-detail/zh/15-44-4523/15-44-4523-ND/315055/product-detail/zh/15-44-3223/15-44-3223-ND/315022 |
| 针脚数 | 46 |
| 间距 | 0.100"（2.54mm） |
| 颜色 | 黑 |
