Datasheet下载- 型号： 1.5KE82AE3/TR13
- 制造商： American Microsemiconductor, Inc.
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供1.5KE82AE3/TR13由American Microsemiconductor, Inc.设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 1.5KE82AE3/TR13价格参考。American Microsemiconductor, Inc.1.5KE82AE3/TR13封装/规格：未分类， 暂无。您可以下载1.5KE82AE3/TR13参考资料、Datasheet数据手册功能说明书，资料中有1.5KE82AE3/TR13 详细功能的应用电路图电压和使用方法及教程。

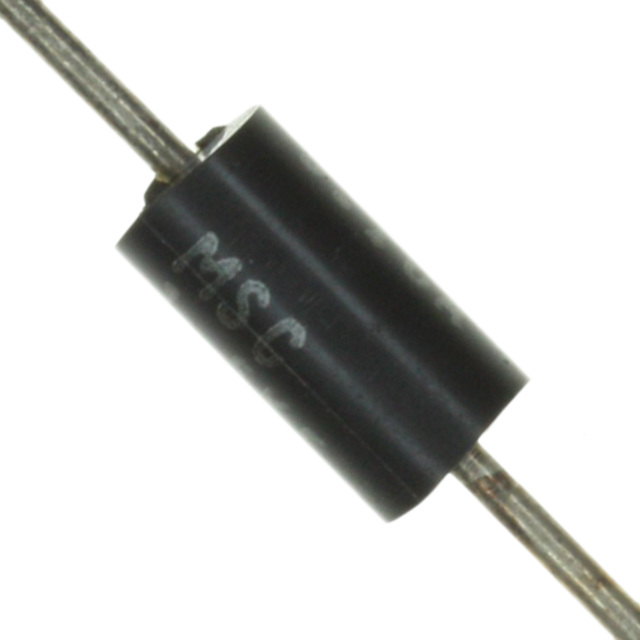

1.5KE82AE3/TR13 是 Microsemi Corporation（现属 Microchip Technology）推出的单向瞬态电压抑制二极管（TVS Diode），属于 1.5KE 系列，额定峰值脉冲功率为 1500W，击穿电压典型值约 82V（VBR = 77.9–86.1V），钳位电压约 135V（IPP=11.1A 时）。 其主要应用场景包括： - 电源输入端口保护：用于工业电源、通信设备、医疗仪器等的直流输入（如 48V 或 72V 系统），抵御雷击感应浪涌、开关噪声及负载突变引起的瞬态过压。 - 信号/控制线路防护：配合保险丝或PTC，用于PLC模块、传感器接口、CAN总线前端等中低速接口的二级过压防护（常与GDT或压敏电阻协同使用）。 - 电机驱动与继电器控制电路：吸收感性负载关断时产生的反向电动势（如直流电机、电磁阀），防止后级MCU或驱动IC损坏。 - 符合IEC 61000-4-5（浪涌抗扰度）和IEC 61000-4-2（ESD）标准测试要求，适用于需通过工业级EMC认证的设备。 该器件采用DO-201AD封装，通孔安装，具备高可靠性与宽工作温度范围（−65°C 至 +175°C），适合严苛工业与通信环境。注意：实际应用中需结合PCB布局（短而宽的走线）、匹配阻抗及前级限流元件，以确保有效钳位并避免TVS过热失效。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 电路保护 |
| 描述 | TVS DIODE 70.1VWM 113VC AXIAL |
| 产品分类 | TVS - 二极管 |
| 品牌 | Microsemi Commercial Components Group |
| 数据手册 | |
| 产品图片 |
|
| 产品型号 | 1.5KE82AE3/TR13 |
| PCN过时产品 | |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 不同频率时的电容 | - |
| 供应商器件封装 | CASE-1 |
| 其它名称 | 1.5KE82AE3/TR13TR |
| 功率-峰值脉冲 | 1500W （1.5kW） |
| 包装 | 带卷 （TR） |
| 单向通道 | 1 |
| 双向通道 | - |
| 安装类型 | 通孔 |
| 封装/外壳 | DO-201AA，DO-27，轴向 |
| 工作温度 | -65°C ~ 150°C |
| 应用 | 通用 |
| 标准包装 | 2,000 |
| 电压-击穿（最小值） | 77.9V |
| 电压-反向关态（典型值） | 70.1V |
| 电压-箝位（最大值）@Ipp | 113V |
| 电流-峰值脉冲(10/1000µs) | 13.3A |
| 电源线路保护 | 无 |
| 类型 | 齐纳 |
