Datasheet下载- 型号： 1.5KE16AE3/TR13
- 制造商： American Microsemiconductor, Inc.
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供1.5KE16AE3/TR13由American Microsemiconductor, Inc.设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 1.5KE16AE3/TR13价格参考。American Microsemiconductor, Inc.1.5KE16AE3/TR13封装/规格：未分类， 暂无。您可以下载1.5KE16AE3/TR13参考资料、Datasheet数据手册功能说明书，资料中有1.5KE16AE3/TR13 详细功能的应用电路图电压和使用方法及教程。
1.5KE16AE3/TR13 是 Microsemi Corporation（现属 Microchip Technology）推出的单向瞬态电压抑制二极管（TVS Diode），属于 1.5KE 系列，额定峰值脉冲功率为 1500W，击穿电压典型值为 16V（VRWM=13.6V，VBR=15.2–16.8V），封装为 DO-201AE（轴向引线）。 其主要应用场景包括： - 电源输入端口保护：用于直流电源适配器、工业电源模块或通信设备的输入级，抵御雷击感应浪涌、开关噪声及 EFT（电快速瞬变）干扰； - 信号线/控制线防护：在 PLC、传感器接口、继电器驱动电路中，保护微控制器 GPIO 或模拟前端免受反电动势或耦合浪涌损伤； - 汽车电子辅助系统：适用于车载信息娱乐、车身控制模块等12V系统中，满足 ISO 7637-2/ISO 16750-2 抗扰度要求（需配合滤波设计）； - 消费类与工业设备：如安防摄像头、POS终端、工控HMI等人机交互接口的ESD（±30kV空气放电）和浪涌（如 10/1000μs 波形）防护。 该器件响应时间快（<1ps）、钳位电压低（VC≈25.9V @ IPP=61A），可有效将过压限制在后级IC安全耐压范围内。TR13 表示卷带包装（13英寸卷盘），适合自动化贴装。需注意：须合理布局（靠近被保护端口）、匹配PCB走线电感，并避免与保险丝或PTC协同设计时出现保护时序冲突。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 电路保护 |
| 描述 | TVS DIODE 13.6VWM 22.5VC AXIAL |
| 产品分类 | TVS - 二极管 |
| 品牌 | Microsemi Commercial Components Group |
| 数据手册 | |

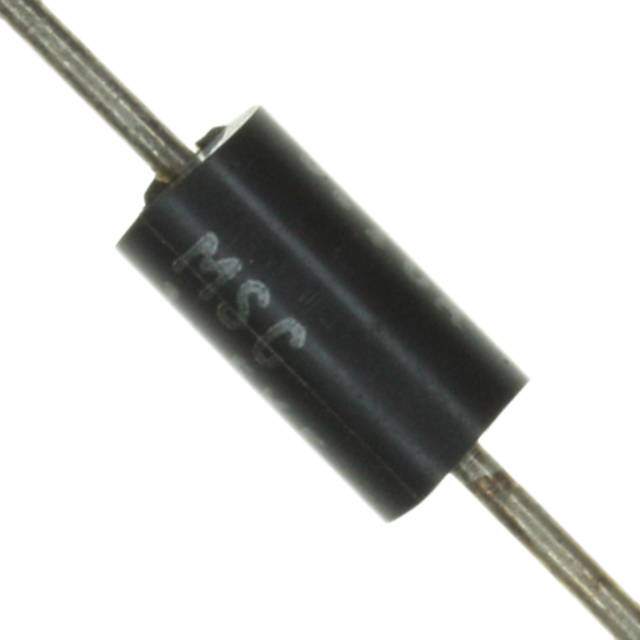

| 产品图片 |
|
| 产品型号 | 1.5KE16AE3/TR13 |
| PCN过时产品 | |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 不同频率时的电容 | - |
| 供应商器件封装 | CASE-1 |
| 其它名称 | 1.5KE16AE3/TR13TR |
| 功率-峰值脉冲 | 1500W （1.5kW） |
| 包装 | 带卷 （TR） |
| 单向通道 | 1 |
| 双向通道 | - |
| 安装类型 | 通孔 |
| 封装/外壳 | DO-201AA，DO-27，轴向 |
| 工作温度 | -65°C ~ 150°C |
| 应用 | 通用 |
| 标准包装 | 2,000 |
| 电压-击穿（最小值） | 15.2V |
| 电压-反向关态（典型值） | 13.6V |
| 电压-箝位（最大值）@Ipp | 22.5V |
| 电流-峰值脉冲(10/1000µs) | 67A |
| 电源线路保护 | 无 |
| 类型 | 齐纳 |
