Datasheet下载- 型号： 1-322337-2
- 制造商： CORCOM/TYCO ELECTRONICS
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供1-322337-2由CORCOM/TYCO ELECTRONICS设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 1-322337-2价格参考。CORCOM/TYCO ELECTRONICS1-322337-2封装/规格：未分类， 暂无。您可以下载1-322337-2参考资料、Datasheet数据手册功能说明书，资料中有1-322337-2 详细功能的应用电路图电压和使用方法及教程。
TE Connectivity Ltd 的型号 1-322337-2 是一款环形连接器（Ring Tongue Terminal），适用于导线端接与螺栓式接线端子的可靠压接连接。其典型应用场景包括：工业控制柜内的电源/信号线路连接，如PLC输出模块、断路器、接触器等设备的接线端子；新能源领域如光伏逆变器、储能系统中的直流侧正负极汇流连接；轨道交通车辆电气系统中辅助电源、照明及控制系统线束的固定端接；以及工程机械、农用机械等严苛环境下的高振动、高可靠性线缆连接。该端子采用镀锡铜材质，适配AWG 12–10（约3.3–5.3 mm²）导线，具有优异的导电性、抗腐蚀性和抗松脱性能，配合标准M4/M5螺栓使用，确保长期稳定接触电阻低、温升小。广泛用于需频繁检修、要求高连接强度及安全认证（如UL、CSA）的中功率电气连接场合。
| 参数 | 数值 |
| 3D型号 | http://www.te.com/commerce/DocumentDelivery/DDEController?Action=srchrtrv&DocNm=1-322337-2&DocType=Customer+View+Model&DocLang=English |
| 产品目录 | 连接器，互连器件 |
| 描述 | CONN RING TONGUE 14-16 AWG #8 |
| 产品分类 | 端子 - 环形连接器 |
| 品牌 | TE Connectivity |
| 数据手册 | http://www.te.com/commerce/DocumentDelivery/DDEController?Action=srchrtrv&DocNm=322337&DocType=Customer+Drawing&DocLang=English |

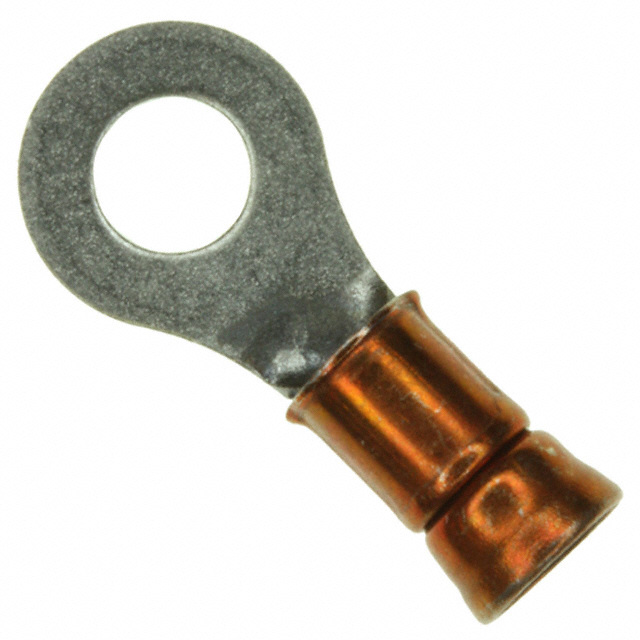

| 产品图片 |
|
| 产品型号 | 1-322337-2 |
| rohs | 含铅 / 不符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | Diamond Grip，Strato-Therm，AMP |
| 包装 | 带卷 （TR） |
| 厚度 | 0.031"（0.79mm） |
| 安装类型 | 自由悬挂 |
| 宽度-外边缘 | 0.343"（8.71mm） |
| 材料-绝缘 | - |
| 标准包装 | 5,000 |
| 特性 | 高温型，锯齿状端子 |
| 端子类型 | 圆形 |
| 端接 | 压接 |
| 线规 | 14-16 AWG |
| 绝缘 | 非绝缘 |
| 绝缘层直径 | 0.120" ~ 0.170"（3.05mm ~ 4.32mm） |
| 螺柱/凸片尺寸 | 8 接线柱 |
| 触头材料 | 镍 |
| 触头镀层 | - |
| 长度-总 | 0.811"（20.60mm） |
| 颜色 | 橙 |
