Datasheet下载- 型号： 08055A0R7BAT2A
- 制造商： AVX
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供08055A0R7BAT2A由AVX设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 08055A0R7BAT2A价格参考。AVX08055A0R7BAT2A封装/规格：未分类， 暂无。您可以下载08055A0R7BAT2A参考资料、Datasheet数据手册功能说明书，资料中有08055A0R7BAT2A 详细功能的应用电路图电压和使用方法及教程。
AVX Corporation的08055A0R7BAT2A是一款0805封装、额定电压50V、标称容量0.7pF、容差±0.1pF（B级）、采用C0G/NP0温度特性的高稳定性陶瓷电容器。其超低容量、极小容差与优异的温度/电压稳定性（C0G介质，-55℃~+125℃范围内电容变化≤±30ppm/℃），使其专用于对精度和相位噪声极为敏感的高频电路。 典型应用场景包括： 1. 射频（RF）匹配网络——在Wi-Fi 6/6E、蓝牙5.x、蜂窝前端模块（FEM）中，用于天线阻抗微调或功率放大器输出匹配； 2. 高Q值谐振回路——如VCO（压控振荡器）、PLL环路滤波器中的微调电容，保障频率稳定性和低相位抖动； 3. 高速信号链终端/补偿——在1–6GHz频段的射频收发器、毫米波测试探头或高速ADC/DAC参考路径中，提供精准的交流耦合或旁路； 4. 精密传感与医疗电子——如超声波换能器驱动电路、高频生物阻抗测量中的相位校准元件。 该器件不含铅、符合RoHS与AEC-Q200（可选车规版本），适用于通信基站、航空航天、高端测试仪器及汽车雷达等高可靠性领域。注意：因容量极小，PCB布局需严格控制寄生电感与邻近走线耦合，建议采用接地焊盘与短直布线。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 电容器 |
| 描述 | CAP CER 0.7PF 50V NP0 0805 |
| 产品分类 | 陶瓷电容器 |
| 品牌 | AVX Corporation |
| 数据手册 | |

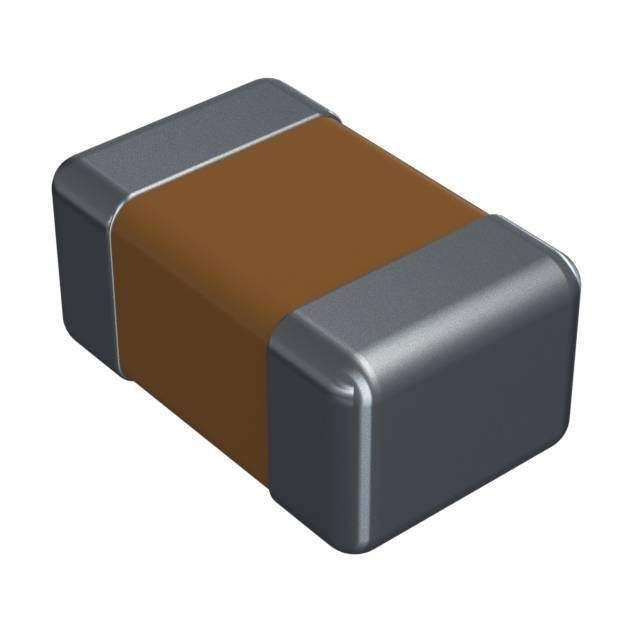

| 产品图片 |
|
| 产品型号 | 08055A0R7BAT2A |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 产品培训模块 | http://www.digikey.cn/PTM/IndividualPTM.page?site=cn&lang=zhs&ptm=21795 |
| 包装 | 带卷 （TR） |
| 厚度（最大值） | 0.037"（0.94mm） |
| 大小/尺寸 | 0.079" 长 x 0.049" 宽（2.01mm x 1.25mm） |
| 安装类型 | 表面贴装，MLCC |
| 容差 | ±0.1pF |
| 封装/外壳 | 0805（2012 公制） |
| 工作温度 | -55°C ~ 125°C |
| 应用 | 通用 |
| 引线形式 | - |
| 引线间距 | - |
| 标准包装 | 4,000 |
| 温度系数 | C0G，NP0 |
| 特性 | - |
| 电压-额定 | 50V |
| 电容 | 0.70pF |
| 等级 | - |
| 高度-安装（最大值） | - |
