Datasheet下载- 型号： 08051A1R5BAT4A
- 制造商： AVX
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供08051A1R5BAT4A由AVX设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 08051A1R5BAT4A价格参考。AVX08051A1R5BAT4A封装/规格：未分类， 暂无。您可以下载08051A1R5BAT4A参考资料、Datasheet数据手册功能说明书，资料中有08051A1R5BAT4A 详细功能的应用电路图电压和使用方法及教程。
AVX Corporation的08051A1R5BAT4A是一款0805封装（2.0×1.25 mm）、额定电压100 V、标称容量1.5 pF、容差±0.1 pF（B级）、采用C0G/NP0类温度稳定型陶瓷介质的高频多层片式电容器（MLCC）。其超小容值、高精度与极低损耗（tanδ ≈ 0.001）和优异的温度稳定性（-55℃～+125℃内容量变化≤±30 ppm/℃），使其专为射频（RF）与微波电路中的精密谐振、匹配与耦合应用而设计。典型应用场景包括：5G通信前端模块中的天线调谐网络、功率放大器（PA）输出端的阻抗匹配；无线收发芯片（如Wi-Fi 6/6E、蓝牙5.x）的LC滤波器与VCO（压控振荡器）谐振回路；高频时钟信号路径的交流耦合与旁路；以及测试测量设备（如矢量网络分析仪探头补偿电路）中对相位噪声和Q值敏感的关键节点。该器件不适用于电源去耦或大电流滤波等场景，因其容量极小且额定电压虽高但ESR优化侧重于高频性能。使用时需注意PCB布局对寄生电感/电容的影响，建议采用短直走线与接地过孔紧邻设计以维持高频特性。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 电容器 |
| 描述 | CAP CER 1.5PF 100V NP0 0805 |
| 产品分类 | 陶瓷电容器 |
| 品牌 | AVX Corporation |
| 数据手册 | |

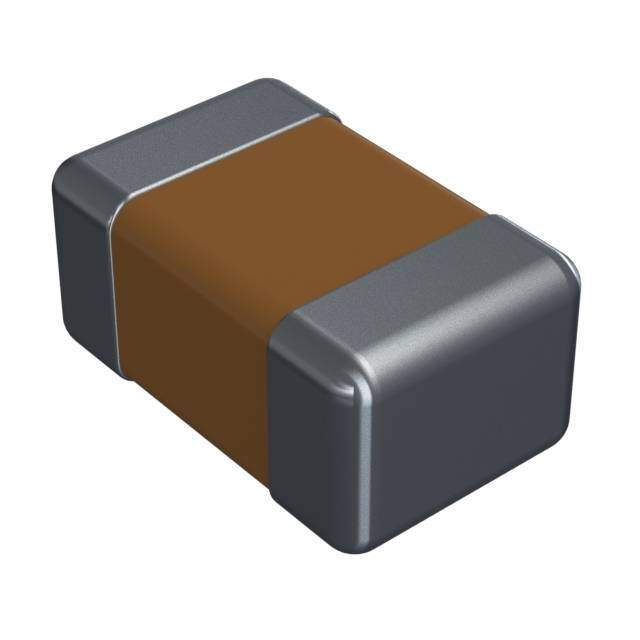

| 产品图片 |
|
| 产品型号 | 08051A1R5BAT4A |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 产品培训模块 | http://www.digikey.cn/PTM/IndividualPTM.page?site=cn&lang=zhs&ptm=21795 |
| 包装 | 带卷 （TR） |
| 厚度（最大值） | 0.037"（0.94mm） |
| 大小/尺寸 | 0.079" 长 x 0.049" 宽（2.01mm x 1.25mm） |
| 安装类型 | 表面贴装，MLCC |
| 容差 | ±0.1pF |
| 封装/外壳 | 0805（2012 公制） |
| 工作温度 | -55°C ~ 125°C |
| 应用 | 通用 |
| 引线形式 | - |
| 引线间距 | - |
| 标准包装 | 15,000 |
| 温度系数 | C0G，NP0 |
| 特性 | - |
| 电压-额定 | 100V |
| 电容 | 1.5pF |
| 等级 | - |
| 高度-安装（最大值） | - |
