Datasheet下载- 型号： 0702871171
- 制造商： Molex
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供0702871171由Molex设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 0702871171价格参考。Molex0702871171封装/规格：未分类， 暂无。您可以下载0702871171参考资料、Datasheet数据手册功能说明书，资料中有0702871171 详细功能的应用电路图电压和使用方法及教程。

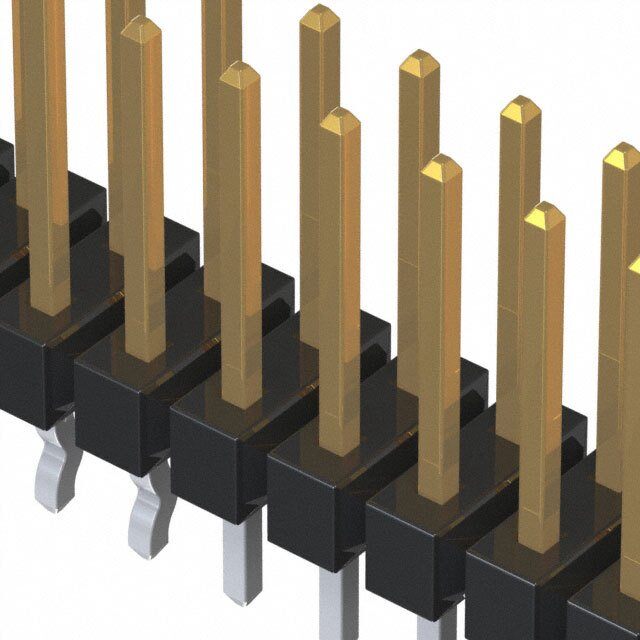

Molex LLC 的型号 0702871171 是一款标准矩形插针式（Male Header）连接器，属于 KK® 系列（KK 254），间距2.54mm，直插（Straight）单排、17位（1×17）、镀金触点、带PCB定位柱和焊接尾部。其典型应用场景包括： - 工业控制设备中主板与扩展模块、传感器或I/O板之间的板对板（Board-to-Board）信号连接； - 消费电子及嵌入式系统（如打印机、POS终端、智能家电主控板）中用于跳线配置、调试接口（如ISP、UART）或功能选配； - 汽车电子二级模块（如车身控制模块BCM的开发验证板、诊断接口转接板）中作为可靠、可插拔的测试/编程接口； - 教育及原型开发（如Arduino、Raspberry Pi 兼容扩展板）中用于通用GPIO引出，支持杜邦线插接，便于快速搭建和迭代； - 医疗设备内部低速数字信号传输（如按键板、LED指示模块连接），满足UL94V-0阻燃及RoHS合规要求。 该型号凭借Molex成熟的KK结构设计，具备良好插拔寿命（≥50次）、稳定接触电阻（≤20mΩ）和抗振性，适用于中小电流（额定3A/极）、低频信号（≤100MHz）场景，不适用于高功率或高速差分信号传输。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 3D型号 | http://www.molex.com/pdm_docs/stp/70287-1171_stp.zip |
| 产品目录 | 连接器，互连器件 |
| 描述 | CONN HEADER BKWY DL GOLD 52POS |
| 产品分类 | 矩形连接器 - 针座，公插针 |
| 品牌 | Molex Inc |
| 数据手册 | |
| 产品图片 | |
| 产品型号 | 0702871171 |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| RoHS指令信息 | |
| 产品系列 | C-Grid® 70287 |
| 其它名称 | 070287-1171 |
| 加载的针脚数 | 全部 |
| 包装 | 散装 |
| 安装类型 | 通孔 |
| 排数 | 2 |
| 排距 | 0.100"（2.54mm） |
| 标准包装 | 350 |
| 特性 | - |
| 端接 | 纽结引脚，焊接 |
| 紧固类型 | - |
| 触头类型 | 公形引脚 |
| 触头配接长度 | 0.320"（8.13mm） |
| 触头镀层 | 金 |
| 触头镀层厚度 | 15µin （0.38µm） |
| 连接器类型 | 接头，无罩，可断开式 |
| 针脚数 | 52 |
| 间距 | 0.100"（2.54mm） |
| 颜色 | 黑 |
