Datasheet下载- 型号： 0603ZC103JAT4A
- 制造商： AVX
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供0603ZC103JAT4A由AVX设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 0603ZC103JAT4A价格参考。AVX0603ZC103JAT4A封装/规格：未分类， 暂无。您可以下载0603ZC103JAT4A参考资料、Datasheet数据手册功能说明书，资料中有0603ZC103JAT4A 详细功能的应用电路图电压和使用方法及教程。
AVX Corporation的0603ZC103JAT4A是一款多层陶瓷电容器（MLCC），尺寸为0603（1.6×0.8 mm），额定电容10 nF（103表示10×10³ pF），容差±5%（J），额定电压25 V DC，采用X7R介质（温度特性：-55℃～+125℃，容量变化≤±15%），无铅、符合RoHS标准。 该器件广泛应用于对稳定性、体积和可靠性要求较高的中低功率电子系统中，典型应用场景包括： - 电源去耦与旁路：为微控制器、FPGA、DC-DC转换器等数字/模拟IC提供高频噪声滤除，抑制电源纹波； - 信号耦合与隔直：在音频、传感器接口或通信前端电路中实现交流信号传输并阻断直流偏置； - EMI滤波与瞬态抑制：配合磁珠或共模电感构成π型滤波网络，提升EMC性能； - 定时与振荡电路辅助：用于RC延时、晶振负载匹配（需结合具体设计验证）等非高精度场景； - 工业与消费类终端：如智能电表、物联网节点、可穿戴设备、TFT-LCD驱动板、汽车电子控制模块（满足AEC-Q200非车规级应用，但需注意其为商用级，不适用于安全关键系统）。 因其X7R特性和0603小尺寸，适合高密度PCB布局，但不适用于高精度定时、谐振或强温度敏感场合（如基准滤波）。使用时需关注直流偏压效应——实际电容值在接近额定电压时可能下降约20%～30%。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 电容器 |
| 描述 | CAP CER 10000PF 10V 5% X7R 0603 |
| 产品分类 | 陶瓷电容器 |
| 品牌 | AVX Corporation |
| 数据手册 | |

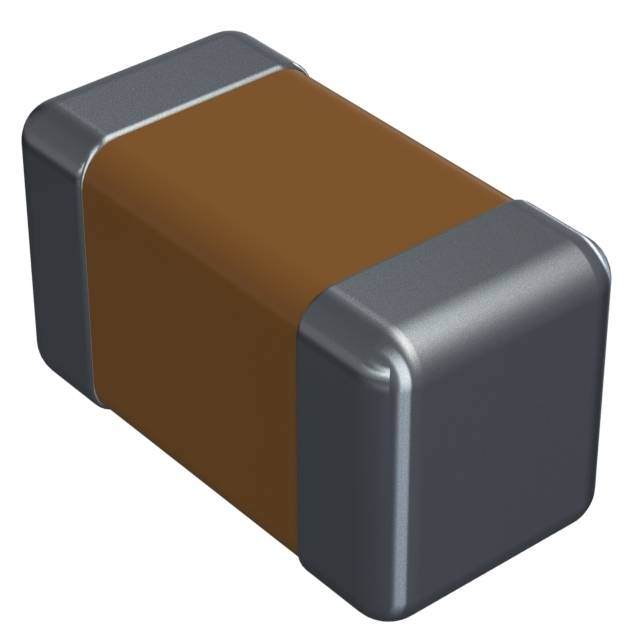

| 产品图片 |
|
| 产品型号 | 0603ZC103JAT4A |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 产品培训模块 | http://www.digikey.cn/PTM/IndividualPTM.page?site=cn&lang=zhs&ptm=21795 |
| 包装 | 带卷 （TR） |
| 厚度（最大值） | 0.035"（0.90mm） |
| 大小/尺寸 | 0.063" 长 x 0.032" 宽（1.60mm x 0.81mm） |
| 安装类型 | 表面贴装，MLCC |
| 容差 | ±5% |
| 封装/外壳 | 0603（1608 公制） |
| 工作温度 | -55°C ~ 125°C |
| 应用 | 通用 |
| 引线形式 | - |
| 引线间距 | - |
| 标准包装 | 15,000 |
| 温度系数 | X7R |
| 特性 | - |
| 电压-额定 | 10V |
| 电容 | 10000pF |
| 等级 | - |
| 高度-安装（最大值） | - |
