Datasheet下载- 型号： 0520890819
- 制造商： Molex
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供0520890819由Molex设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 0520890819价格参考。Molex0520890819封装/规格：未分类， 暂无。您可以下载0520890819参考资料、Datasheet数据手册功能说明书，资料中有0520890819 详细功能的应用电路图电压和使用方法及教程。

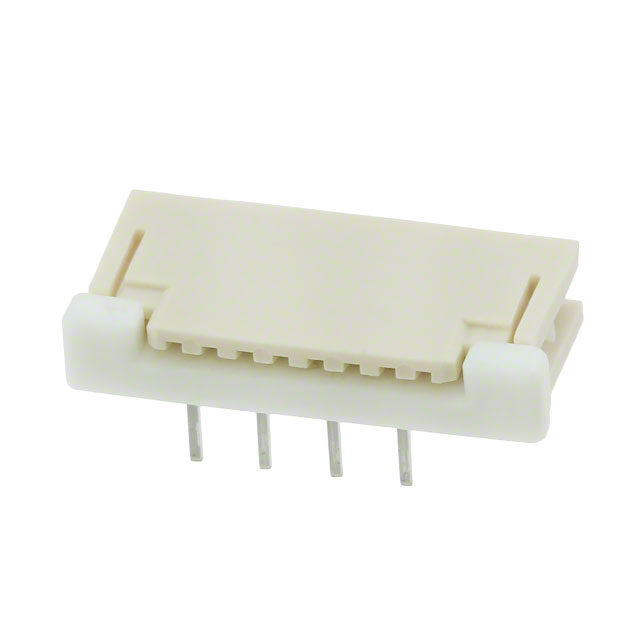

Molex 0520890819 是一款8位、0.5 mm间距的FFC/FPC（扁平柔性电缆/扁平柔性印刷电路）连接器，采用下压式（ZIF，零插拔力）设计，带翻盖锁扣，支持FPC/FFC直插直出安装。其典型应用场景包括： - 消费电子：智能手机、平板电脑中摄像头模组、显示屏排线（如OLED/LCD屏与主板间信号传输）、触控面板连接； - 工业设备：小型人机界面（HMI）、便携式检测仪、医疗手持设备（如超声探头、血糖仪）中需高频、低高度、高可靠性的内部柔性互连； - 汽车电子：车载信息娱乐系统（IVI）的显示屏模块、数字仪表盘背光控制板、ADAS摄像头线束接口（符合AEC-Q200基础可靠性要求，但需确认具体批次认证）； - 可穿戴设备：智能手表、TWS耳机内部空间受限场景，利用其0.95 mm超薄高度（安装后）实现紧凑堆叠。 该型号支持最高50 V电压、0.5 A/端子电流，工作温度–40°C～+85°C，适用于高速信号（如MIPI D-PHY、I²C、SPI等低速至中速总线），不推荐用于USB 3.0或高速差分对等严苛信号完整性场景。实际应用中需配合0.3 mm厚、单面/双面覆铜FPC使用，并确保弯折半径≥5 mm以保障长期可靠性。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 3D型号 | http://www.molex.com/pdm_docs/stp/52089-0819_stp.zip |
| 产品目录 | 连接器，互连器件 |
| 描述 | CONN FFC/FPC 8POS 1MM T/H R/A |
| 产品分类 | FFC，FPC（扁平柔性）连接器 |
| FFC，FCB厚度 | 0.30mm |
| 品牌 | Molex Inc |
| 数据手册 | |
| 产品图片 |
|
| 产品型号 | 0520890819 |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| RoHS指令信息 | |
| 产品系列 | 52089 |
| 其它名称 | 52089-0819 |
| 包装 | 托盘 |
| 外壳材料 | 聚酰胺（PA66），尼龙 6/6 |
| 安装类型 | 通孔，直角 |
| 工作温度 | -40°C ~ 85°C |
| 扁平柔性类型 | FPC |
| 材料可燃性等级 | UL94 V-0 |
| 板上高度 | 0.118"（3.00mm） |
| 标准包装 | 1,600 |
| 特性 | 零插入力（ZIF） |
| 电缆端类型 | 锥形 |
| 端接 | 纽结引脚 |
| 致动器材料 | 聚酯 |
| 触头材料 | 磷青铜 |
| 触头镀层 | 锡铋 |
| 连接器/触头类型 | 触点， 顶部 |
| 针脚数 | 8 |
| 锁定功能 | 滑锁 |
| 间距 | 0.039"（1.00mm） |
| 额定电压 | 50V |
| 额定电流 | 0.5A |
