Datasheet下载- 型号： 0511380200
- 制造商： Molex
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供0511380200由Molex设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 0511380200价格参考。Molex0511380200封装/规格：未分类， 暂无。您可以下载0511380200参考资料、Datasheet数据手册功能说明书，资料中有0511380200 详细功能的应用电路图电压和使用方法及教程。

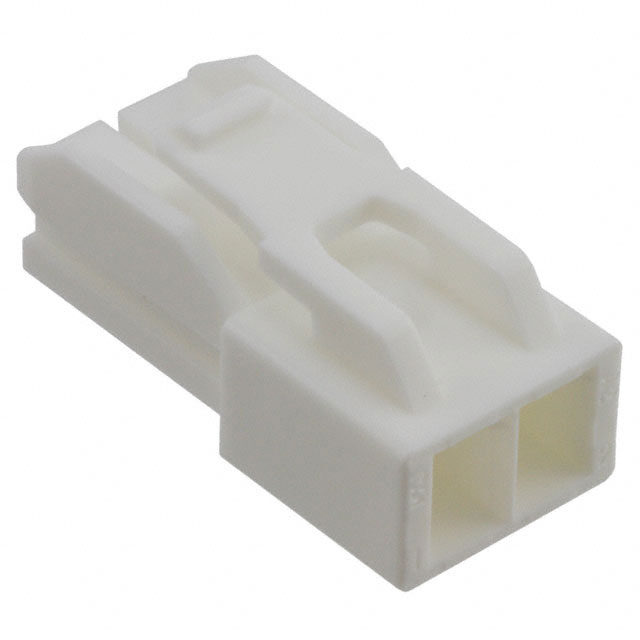

Molex LLC 的型号 0511380200 是一款矩形连接器外壳（Housing），专为配合 Molex Mini50™ 系列端子（如 0511380100 端子）使用而设计。该外壳为2位（2-position）、直插式（Straight）、带锁扣结构的热塑性塑料（通常为PBT或PA66，UL94V-0阻燃等级）本体，适用于板对线（Wire-to-Board）或线对线（Wire-to-Wire）互连场景。 典型应用场景包括：工业自动化设备中的传感器与控制器信号接口、汽车电子中的车身控制模块（BCM）或照明系统线束分支、医疗设备内部低电压信号传输（如监护仪传感器连接）、消费类电子（打印机、扫描仪）的内部线缆装配，以及通信基站中板级扩展接口的可靠防护与定位。 其设计特点（如防误插导向槽、正向锁紧卡扣、端子到位检测窗口）确保了高插拔可靠性、抗振动性和组装可追溯性，适用于需要批量自动化压接与组装的产线环境。工作温度范围通常为 –40°C 至 +105°C，兼容回流焊（部分版本）及波峰焊工艺，符合RoHS与REACH环保要求。需注意：该外壳须与对应规格的Mini50™端子及匹配的公/母胶壳（如051137xxxx系列）配套使用，不可单独作为完整连接器使用。
| 参数 | 数值 |
| 3D型号 | http://www.molex.com/pdm_docs/stp/51138-0200_stp.zip |
| 产品目录 | 连接器，互连器件 |
| 描述 | 3.96MM W/W REC HSG |
| 产品分类 | 矩形连接器 - 外壳 |
| 品牌 | Molex Inc |
| 数据手册 | |
| 产品图片 |
|
| 产品型号 | 0511380200 |
| PCN过时产品 | |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| RoHS指令信息 | |
| 产品系列 | 51138 |
| 其它名称 | 51138-0200 |
| 包装 | 散装 |
| 备注 | 不提供触点 |
| 安装类型 | 自由悬挂 |
| 排数 | 1 |
| 排距 | - |
| 标准包装 | 1,000 |
| 特性 | - |
| 相关产品 | /product-detail/zh/0505988100/0505988100-ND/3262372/product-detail/zh/0505988000/0505988000-ND/3262371/product-detail/zh/0505978100/0505978100-ND/3262370/product-detail/zh/0511400205/WM4275-ND/2421216/product-detail/zh/0505978000/WM3327CT-ND/2405576/product-detail/zh/0505978000/WM3327TR-ND/2404772 |
| 紧固类型 | 锁存器支座 |
| 触头端接 | 压接 |
| 触头类型 | 母形插口 |
| 连接器类型 | 插座 |
| 针脚数 | 2 |
| 间距 | 0.156"（3.96mm） |
| 颜色 | 自然色 |
