Datasheet下载- 型号： 0436501229
- 制造商： Molex
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供0436501229由Molex设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 0436501229价格参考。Molex0436501229封装/规格：未分类， 暂无。您可以下载0436501229参考资料、Datasheet数据手册功能说明书，资料中有0436501229 详细功能的应用电路图电压和使用方法及教程。
Molex LLC 的型号 0436501229 是一款标准矩形插针式（Male Header）板端连接器，2×12位双排、直针、镀金触点、间距2.54mm（0.1英寸），采用PA66（尼龙66）绝缘体与黄铜插针，符合RoHS与UL 94V-0阻燃等级。 其典型应用场景包括： - 工业控制设备：用于PLC模块、I/O端子板与传感器/执行器间的信号或低功率电源连接； - 嵌入式系统开发：广泛用于Arduino、Raspberry Pi等开发板的扩展接口，实现跳线配置、模块堆叠或原型验证； - 通信与网络设备：在交换机、路由器主板中作为调试接口（如JTAG/SWD）、配置引出端或内部板间互连； - 医疗电子设备：在便携式监护仪、诊断设备中承担可靠、可插拔的板级信号传输（需配合对应插座使用）； - 消费电子与家电控制板：用于主控板与显示模组、按键板或电机驱动板之间的固定布线连接。 该型号强调机械稳定性、重复插拔寿命（≥50次）及良好接触可靠性，适用于非高频（≤10MHz）、低速数字/模拟信号及≤3A/250V AC的中小功率场景。不适用于高振动、高湿或需IP防护的严苛环境（无密封结构）。实际应用中需搭配Molex对应插座（如043651xxxx系列）及合适压接工具以确保连接质量。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 3D型号 | http://www.molex.com/pdm_docs/stp/43650-1229_stp.zip点击此处下载产品Datasheet |
| 产品目录 | 连接器，互连器件 |
| 描述 | MICROFIT 3.0 SR VERT TH PEG |
| 产品分类 | 矩形连接器 - 针座，公插针 |
| 品牌 | Molex Inc |
| 数据手册 | 点击此处下载产品Datasheet点击此处下载产品Datasheet点击此处下载产品Datasheet点击此处下载产品Datasheet |

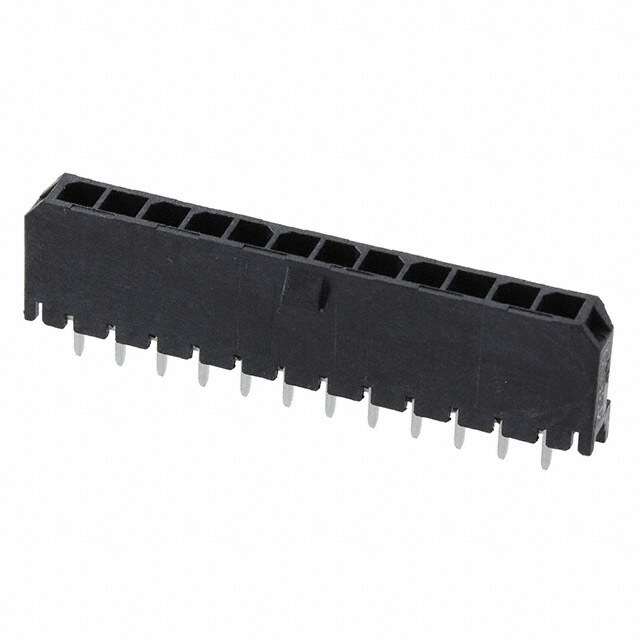

| 产品图片 | |
| 产品型号 | 0436501229 |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| RoHS指令信息 | |
| 产品系列 | Micro-Fit 3.0™ 43650 |
| 其它名称 | 0436-50-1229 |
| 加载的针脚数 | 全部 |
| 包装 | 托盘 |
| 安装类型 | 通孔 |
| 排数 | 1 |
| 排距 | - |
| 标准包装 | 816 |
| 特性 | 板导轨 |
| 端接 | 焊接 |
| 紧固类型 | 锁销滑道 |
| 触头类型 | 公形引脚 |
| 触头配接长度 | - |
| 触头镀层 | 金 |
| 触头镀层厚度 | 30µin （0.76µm） |
| 连接器类型 | 接头，有罩 |
| 针脚数 | 12 |
| 间距 | 0.118"（3.00mm） |
| 颜色 | 黑 |
