Datasheet下载- 型号： 0391001305
- 制造商： Molex
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供0391001305由Molex设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 0391001305价格参考。Molex0391001305封装/规格：未分类， 暂无。您可以下载0391001305参考资料、Datasheet数据手册功能说明书，资料中有0391001305 详细功能的应用电路图电压和使用方法及教程。
Molex LLC 的型号 0391001305 属于端子板 - 隔板块（Barrier Strip / Terminal Block - Insulated Barrier），主要用于电气连接与电路隔离。该型号为带绝缘隔板的螺钉式接线端子，典型结构包括UL/CSA认证的聚碳酸酯（PC）绝缘基座、镀锡铜导电条及M3.5螺钉压接端子，额定电压600V，电流32A，适配导线范围AWG 14–8（约2–8 mm²）。 其核心应用场景包括：工业控制柜内的电源分配与信号隔离，如PLC I/O模块的输入/输出端子排；配电盘中不同回路间的物理与电气隔离，防止短路或串扰；自动化设备（如包装机、输送线）中电机驱动器与传感器线路的分组接线；以及需要符合UL 67、IEC 60947-7-1等安全标准的OEM设备内部布线。 该隔板块特别适用于需频繁维护、多回路并存且强调防误接、防短路的场合——绝缘隔板可有效阻断相邻端子间的爬电与间隙路径，提升系统可靠性与安全性。广泛用于电力、机械制造、楼宇自控及轨道交通等对电气隔离要求较高的中低压（≤600V）固定安装环境。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 3D型号 | http://www.molex.com/pdm_docs/stp/39100-1305_stp.zip |
| 产品目录 | 连接器，互连器件 |
| 描述 | CONN TERM STRIP LOPRO 5CIRC 12MM |
| 产品分类 | 接线座 - 隔板块 |
| 品牌 | Molex Inc |
| 数据手册 | |

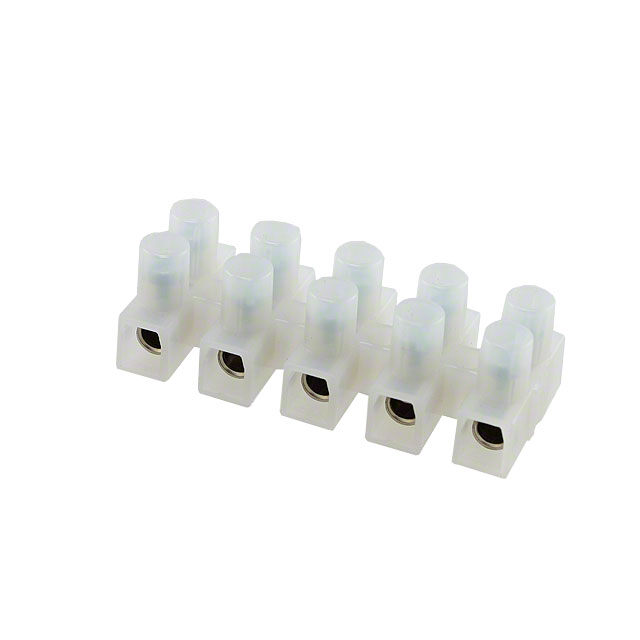

| 产品图片 |
|
| 产品型号 | 0391001305 |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| RoHS指令信息 | |
| 产品系列 | Eurostyle™ 39100 |
| 其它名称 | 039100-1305 |
| 包装 | 散装 |
| 安装类型 | 底座，面板 |
| 工作温度 | 100°C |
| 底部端接 | 闭合式 |
| 排数 | 2 |
| 材料-绝缘 | 聚酰胺（PA66），尼龙 6/6 |
| 材料可燃性等级 | UL94 V-2 |
| 标准包装 | 250 |
| 特性 | - |
| 特色产品 | http://www.digikey.cn/product-highlights/zh/eurostyle-twoscrew-barrier-strips/52410 |
| 电路数 | 5 |
| 端子块类型 | 欧式接线板 |
| 端子材料 | 钢 |
| 端子镀层 | 锌 |
| 线规 | 8-20 AWG |
| 进线数 | 10 |
| 间距 | 0.472"（12.00mm） |
| 隔板类型 | 封闭式 |
| 顶部端接 | 螺钉 |
| 颜色 | 透明 |
| 额定电压 | 300V |
| 额定电流 | 40A |
