Datasheet下载- 型号： 0191150010
- 制造商： Molex
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供0191150010由Molex设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 0191150010价格参考。Molex0191150010封装/规格：未分类， 暂无。您可以下载0191150010参考资料、Datasheet数据手册功能说明书，资料中有0191150010 详细功能的应用电路图电压和使用方法及教程。
Molex 0191150010 是一款标准铲形（叉形）快速连接端子，适用于导线截面积约0.5–1.5 mm²（22–16 AWG），额定电流约10–15 A，材质为镀锡铜，带绝缘护套（红色，适配16–14 AWG导线）。其典型应用场景包括： - 工业控制设备：用于PLC模块、继电器、接触器、断路器等的输入/输出端子排接线，实现快速拆装与可靠电连接； - 电源系统：在开关电源、DC配电单元或电池连接中，作为中低电流电源线（如+12V/+24V回路）的接线端子，提升维护效率； - 照明与楼宇自动化：应用于LED驱动器、智能照明控制器、传感器及执行器的现场接线，满足频繁检修需求； - 家电与办公设备：用于内部线束连接（如打印机电源板、空调控制板），兼顾安全性（绝缘护套防短路）与装配便捷性； - 测试与维修场景：因插拔力适中、接触稳定，常被工程师用于原型调试、产线终检及售后维修中的临时或半永久连接。 该型号符合UL/CSA认证，具备良好抗振性与耐插拔寿命（≥100次），不适用于高振动、高湿或户外直曝环境（无IP防护等级）。
| 参数 | 数值 |
| 产品目录 | 连接器，互连器件 |
| 描述 | CONN SNAP SPADE #6 18-22AWG |
| 产品分类 | 端子 - 铲形连接器 |
| 品牌 | Molex Inc |
| 数据手册 | |

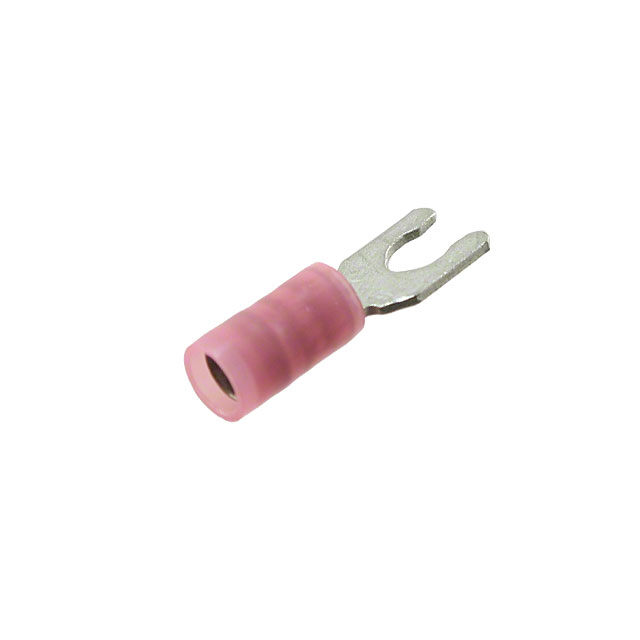

| 产品图片 |
|
| 产品型号 | 0191150010 |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| RoHS指令信息 | |
| 产品系列 | Avikrimp™ |
| 其它名称 | 019115-0010 |
| 包装 | 带卷 （TR） |
| 安装类型 | 自由悬挂 |
| 宽度-外边缘 | 0.255"（6.48mm） |
| 材料-绝缘 | 聚酰胺（PA），尼龙 |
| 标准包装 | 1,500 |
| 特性 | - |
| 相关产品 | /product-detail/zh/0192880023/0192880023-ND/3182878/product-detail/zh/0638851300/0638851300-ND/2715244/product-detail/zh/0640050100/WM6546-ND/1624666 |
| 端子类型 | 弹簧，压接式 |
| 端接 | 压接 |
| 线规 | 18-22 AWG |
| 绝缘 | 绝缘 |
| 绝缘层直径 | 0.140"（3.56mm） |
| 舌簧内开口 | 0.114"（2.90mm） |
| 螺柱/凸片尺寸 | 6 接线柱 |
| 触头材料 | 铜 |
| 触头镀层 | 锡 |
| 长度-总 | 0.810"（20.57mm） |
| 长度-环中心到端子 | 0.230"（5.84mm） |
| 长度-端子 | 0.411"（10.44mm） |
| 颜色 | 红 |
