Datasheet下载- 型号： 0022552143
- 制造商： Molex
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供0022552143由Molex设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 0022552143价格参考。Molex0022552143封装/规格：未分类， 暂无。您可以下载0022552143参考资料、Datasheet数据手册功能说明书，资料中有0022552143 详细功能的应用电路图电压和使用方法及教程。
Molex型号0022552143是一款矩形连接器外壳（Housing），专为配合Molex Micro-Fit 3.0™系列端子设计，适用于1.0–3.0A、额定电压125V AC/DC的中小电流信号与电源连接应用。其典型应用场景包括：消费电子（如打印机、扫描仪、智能家电的内部板对板或线对板互连）、工业控制设备（PLC模块、传感器接口、人机界面HMI的现场接线）、医疗设备（便携式监护仪、诊断设备中需可靠插拔的内部线束分支）、汽车电子（车载信息娱乐系统、车身控制模块等非高压、非安全关键的低压信号连接）。该外壳采用UL94 V-0阻燃PBT材料，具备良好的耐热性、尺寸稳定性和插拔导向结构，支持正向锁扣（positive lock）和防误插设计，确保端子在高振动环境中不松脱。需注意：它仅为外壳组件，须搭配对应Micro-Fit 3.0端子（如0022552142）及线缆压接使用，不可单独实现电气连接。广泛用于需紧凑尺寸（3.0mm端子间距）、高可靠性及成本效益平衡的中低频信号与辅助电源传输场景。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 3D型号 | http://www.molex.com/pdm_docs/stp/22-55-2143_stp.zip点击此处下载产品Datasheet |
| 产品目录 | 连接器，互连器件 |
| 描述 | CGRID SL HSG OPT DR/BKRBS 14POS |
| 产品分类 | 矩形连接器 - 外壳 |
| 品牌 | Molex Inc |
| 数据手册 | |

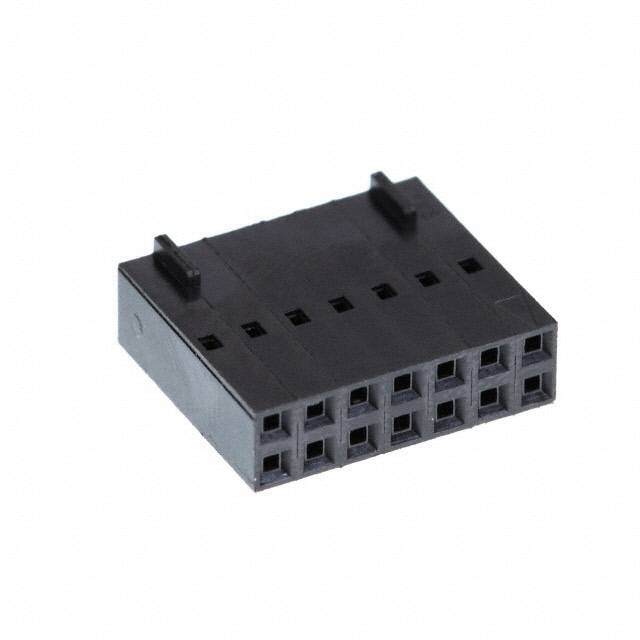

| 产品图片 | |
| 产品型号 | 0022552143 |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| RoHS指令信息 | |
| 产品系列 | C-Grid® SL™ 70450 |
| 其它名称 | 0022-55-2143 |
| 其它有关文件 | |
| 包装 | 散装 |
| 备注 | 不提供触点 |
| 安装类型 | 自由悬挂 |
| 排数 | 2 |
| 排距 | 0.100"（2.54mm） |
| 标准包装 | 500 |
| 特性 | - |
| 紧固类型 | - |
| 触头端接 | 压接 |
| 触头类型 | 母形插口 |
| 连接器类型 | 插座 |
| 针脚数 | 14 |
| 间距 | 0.100"（2.54mm） |
| 颜色 | 黑 |
