Datasheet下载- 型号： 0022289022
- 制造商： Molex
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供0022289022由Molex设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 0022289022价格参考。Molex0022289022封装/规格：未分类， 暂无。您可以下载0022289022参考资料、Datasheet数据手册功能说明书，资料中有0022289022 详细功能的应用电路图电压和使用方法及教程。

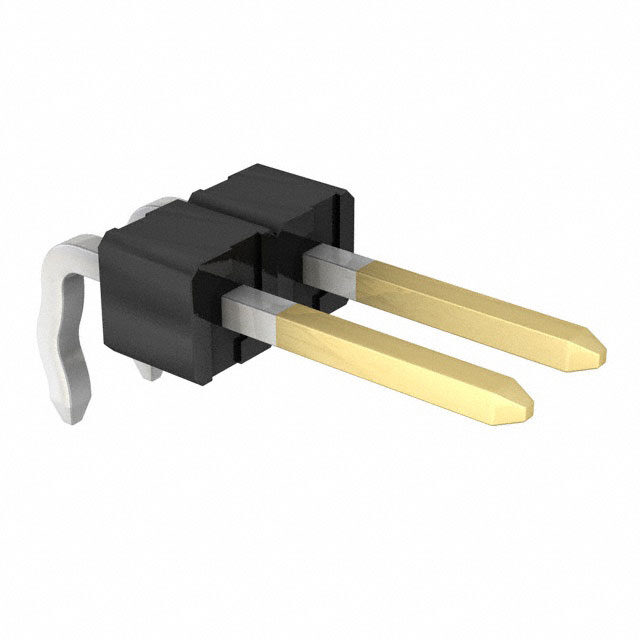

Molex, LLC 的型号 0022289022 是一款矩形连接器中的针座（公插针），属于 Molex SL Series（标准间距连接器系列），具有2.54mm（0.1英寸）的接触间距，常用于电子设备内部信号或电源传输。该连接器采用耐用的热塑性材料和镀锡铜合金端子，具备良好的电气性能、机械稳定性和抗振动能力。 该型号主要应用于工业控制设备、消费类电子产品、办公自动化设备、家用电器及通信模块等场景。例如，在打印机、扫描仪、工控主板、传感器模块、电源板与主控板之间的互连中广泛应用。其直针或弯针设计便于PCB布局，支持通孔焊接，确保连接稳固可靠。此外，该连接器兼容行业标准排针，易于配对使用，适合需要高密度、小体积、可批量生产的电子装配场景。 由于其可靠的插拔性能和良好的成本效益，0022289022 常用于中低电流、低电压信号连接场合，适用于要求长期稳定运行的嵌入式系统和模块化设计。整体而言，该产品广泛服务于需要标准化、可维护性强连接方案的电子制造领域。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 3D型号 | http://www.molex.com/pdm_docs/stp/22-28-9022_stp.zip |
| 产品目录 | 连接器，互连器件 |
| 描述 | KK 100 HDR ASSY RA BKWY 2POS |
| 产品分类 | 矩形连接器 - 针座，公插针 |
| 品牌 | Molex Inc |
| 数据手册 | |
| 产品图片 | |
| 产品型号 | 0022289022 |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| RoHS指令信息 | |
| 产品系列 | KK® 42377 |
| 其它名称 | 0022-28-9022 |
| 加载的针脚数 | 全部 |
| 包装 | 散装 |
| 安装类型 | 通孔，直角 |
| 排数 | 1 |
| 排距 | - |
| 标准包装 | 3,750 |
| 特性 | - |
| 端接 | 纽结引脚，焊接 |
| 紧固类型 | - |
| 触头类型 | 公形引脚 |
| 触头配接长度 | 0.244"（6.20mm） |
| 触头镀层 | 金 |
| 触头镀层厚度 | 15µin （0.38µm） |
| 连接器类型 | 接头，无罩，可断开式 |
| 针脚数 | 2 |
| 间距 | 0.100"（2.54mm） |
| 颜色 | 黑 |
