Datasheet下载- 型号： 0022286024
- 制造商： Molex
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供0022286024由Molex设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 0022286024价格参考。Molex0022286024封装/规格：未分类， 暂无。您可以下载0022286024参考资料、Datasheet数据手册功能说明书，资料中有0022286024 详细功能的应用电路图电压和使用方法及教程。

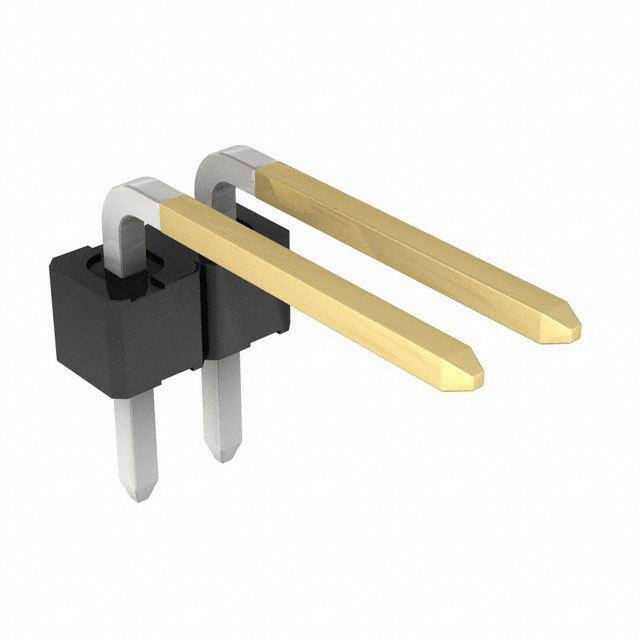

Molex型号0022286024是一款2.54mm间距的矩形连接器针座（公插针），属于标准间距杜邦类连接器，广泛应用于电子设备中需要可靠、紧凑且低成本电气连接的场景。该型号常用于消费类电子产品，如家电控制板、小型家电模块、电源适配器和LED照明系统中的板对板或线对板连接。在工业控制领域，它适用于PLC模块、传感器接口、继电器板及自动化设备内部信号传输，因其结构稳固、接触良好，可确保长时间稳定运行。此外，该连接器也常见于通信设备和网络硬件中，用于连接主板与外围功能模块，例如路由器、交换机的调试接口或扩展端口。在汽车电子中，可用于低电流信号连接，如车载信息系统的控制单元间互连。教育类电子套件和开发板（如Arduino兼容模块）也广泛采用此类连接器，便于学生和工程师快速搭建原型电路。其标准2.54mm间距设计兼容通用排针和杜邦线，安装简便，支持手工焊接或机器贴装，适合小批量生产和维修更换。整体而言，0022286024凭借Molex品牌的高可靠性、良好的电气性能和广泛的兼容性，成为中小功率电子系统中信号与电源连接的理想选择之一。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 3D型号 | http://www.molex.com/pdm_docs/stp/22-28-6024_stp.zip |
| 产品目录 | 连接器，互连器件 |
| 描述 | KK 100 HDR ASSY RA BKWY 2POS |
| 产品分类 | 矩形连接器 - 针座，公插针 |
| 品牌 | Molex Inc |
| 数据手册 | |
| 产品图片 | |
| 产品型号 | 0022286024 |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| RoHS指令信息 | |
| 产品系列 | KK® 42376 |
| 其它名称 | 0022-28-6024 |
| 加载的针脚数 | 全部 |
| 包装 | 散装 |
| 安装类型 | 通孔，直角 |
| 排数 | 1 |
| 排距 | - |
| 标准包装 | 3,750 |
| 特性 | - |
| 端接 | 焊接 |
| 紧固类型 | - |
| 触头类型 | 公形引脚 |
| 触头配接长度 | 0.361"（9.17mm） |
| 触头镀层 | 金 |
| 触头镀层厚度 | 30µin （0.76µm） |
| 连接器类型 | 接头，无罩，可断开式 |
| 针脚数 | 2 |
| 间距 | 0.100"（2.54mm） |
| 颜色 | 黑 |
