Datasheet下载- 型号： 0022283267
- 制造商： Molex
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供0022283267由Molex设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 0022283267价格参考。Molex0022283267封装/规格：未分类， 暂无。您可以下载0022283267参考资料、Datasheet数据手册功能说明书，资料中有0022283267 详细功能的应用电路图电压和使用方法及教程。

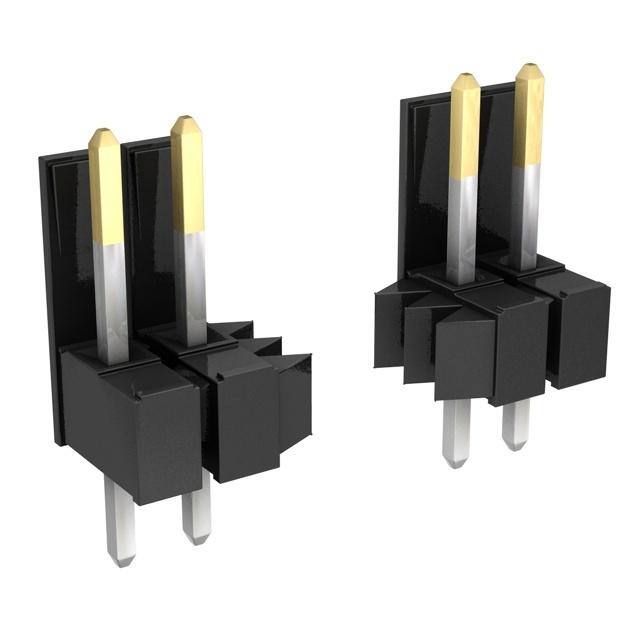

Molex, LLC 的型号 0022283267 是一款矩形连接器中的针座（公插针），属于 Molex SL Series（标准间距连接器系列）。该产品具有2.54mm（0.1英寸）的标准间距，采用高温尼龙绝缘材料，具备良好的耐热性、机械强度和电气性能，适用于多种工业与电子设备。 该连接器广泛应用于消费类电子产品、工业控制设备、通信设备、家用电器及办公自动化设备中。常见使用场景包括：主板与子板之间的信号传输、电源模块连接、传感器接口、LED照明模组连接以及各类需要可靠板对板或线对板连接的场合。其镀锡铜合金接触件确保了稳定的电气连接和良好的抗腐蚀性能，适合在中等环境条件下长期运行。 此外，0022283267 支持通孔安装（Through-Hole Mount），便于波峰焊接，提高生产效率和连接可靠性，因此被广泛用于大批量自动化生产的电子组装流程中。由于其标准化设计，易于配对使用，兼容常见的排线和插座，维护和更换也较为方便。 总体而言，该型号适用于对连接稳定性、耐用性和生产效率有要求的中低端电子系统，在工控、家电和通信等领域具有较高的实用价值。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 3D型号 | http://www.molex.com/pdm_docs/stp/22-28-3267_stp.zip |
| 产品目录 | 连接器，互连器件 |
| 描述 | KK 100 HDR POL VERT BWR 26POS |
| 产品分类 | 矩形连接器 - 针座，公插针 |
| 品牌 | Molex Inc |
| 数据手册 | |
| 产品图片 | |
| 产品型号 | 0022283267 |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| RoHS指令信息 | |
| 产品系列 | KK® 42225 |
| 其它名称 | 0022-28-3267 |
| 加载的针脚数 | 全部 |
| 包装 | 散装 |
| 安装类型 | 通孔 |
| 排数 | 1 |
| 排距 | - |
| 标准包装 | 250 |
| 特性 | - |
| 端接 | 焊接 |
| 紧固类型 | - |
| 触头类型 | 公形引脚 |
| 触头配接长度 | 0.295"（7.49mm） |
| 触头镀层 | 金 |
| 触头镀层厚度 | 15µin （0.38µm） |
| 连接器类型 | 接头，无罩，可断开式 |
| 针脚数 | 26 |
| 间距 | 0.100"（2.54mm） |
| 颜色 | 黑 |
