Datasheet下载- 型号： 0022283257
- 制造商： Molex
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供0022283257由Molex设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 0022283257价格参考。Molex0022283257封装/规格：未分类， 暂无。您可以下载0022283257参考资料、Datasheet数据手册功能说明书，资料中有0022283257 详细功能的应用电路图电压和使用方法及教程。

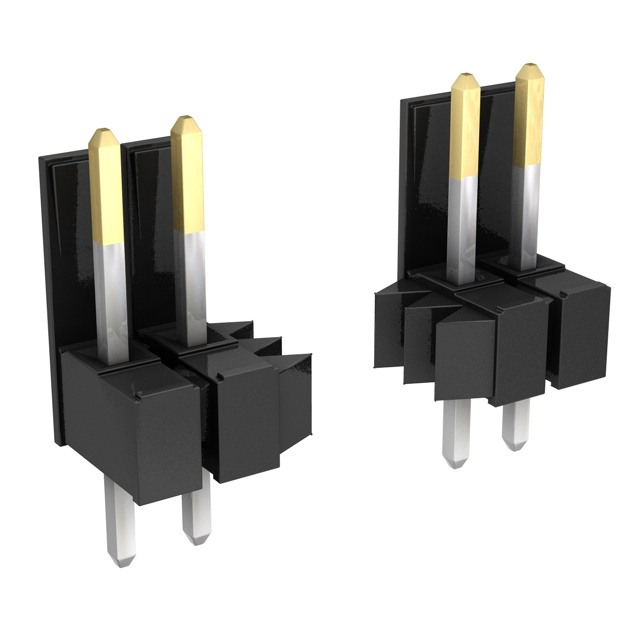

Molex, LLC 的型号 0022283257 是一款矩形连接器中的针座（公插针），属于 Molex SL Series（小型化系统）产品线。该连接器具有2.54mm（0.1英寸）的标准间距，采用坚固耐用的热塑性材料和镀锡铜合金触点，具备良好的导电性和抗腐蚀性能。 该型号主要应用于对空间紧凑、连接可靠性要求较高的电子设备中。典型应用场景包括：消费类电子产品（如家用电器控制板、音响设备）、工业控制设备（如PLC模块、传感器接口）、通信设备（如路由器、交换机内部连接）以及医疗仪器中的板对板或线对板信号传输。 0022283257 支持通孔安装（Through-Hole Mount），便于波峰焊接，确保装配牢固，适合自动化生产流程。其结构设计支持多次插拔，具备良好的机械稳定性和电气连续性，工作温度范围宽，可在-40°C至+105°C环境下稳定运行，满足多种严苛工况需求。 此外，该连接器符合RoHS环保标准，适用于注重环保要求的现代电子产品制造。由于其标准化尺寸和高兼容性，常被用于替代其他品牌同类产品，广泛应用于中小功率信号连接场景中，是电子电路设计中可靠、经济的互连解决方案之一。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 3D型号 | http://www.molex.com/pdm_docs/stp/22-28-3257_stp.zip |
| 产品目录 | 连接器，互连器件 |
| 描述 | KK 100 HDR POL VERT BWR 25POS |
| 产品分类 | 矩形连接器 - 针座，公插针 |
| 品牌 | Molex Inc |
| 数据手册 | |
| 产品图片 | |
| 产品型号 | 0022283257 |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| RoHS指令信息 | |
| 产品系列 | KK® 42225 |
| 其它名称 | 0022-28-3257 |
| 加载的针脚数 | 全部 |
| 包装 | 散装 |
| 安装类型 | 通孔 |
| 排数 | 1 |
| 排距 | - |
| 标准包装 | 250 |
| 特性 | - |
| 端接 | 焊接 |
| 紧固类型 | - |
| 触头类型 | 公形引脚 |
| 触头配接长度 | 0.295"（7.49mm） |
| 触头镀层 | 金 |
| 触头镀层厚度 | 15µin （0.38µm） |
| 连接器类型 | 接头，无罩，可断开式 |
| 针脚数 | 25 |
| 间距 | 0.100"（2.54mm） |
| 颜色 | 黑 |
